低压降肖特基二极管参数选型的误区?ASEMI工程解析经典电源选型参数的奥妙

发布时间:2014-05-26 14:24 作者:ASEMI-周超 浏览:

摘要 : 低压降肖特基二极管参数选型的误区?如何选型低压降肖特基二极管的参数才合理?






   电源用低压降肖特基二极 正确的选型参数才能发挥效率高的优势



        低压降肖特基二极管作为高频电源比较重要的核心元器件,发挥着举足轻重


作用。开关电源产品大致分为两种电路设计模式,反击电路与LLC电路。其中反击

    电路是比较
寻常可见的一种设计模式,具有可靠性高,适应领域广,抗冲击性强等

    优点。那么反击电路电源该如何正确选型参数呢?根据电源行业通常标准,选型低

    压降肖特基二极管
电流余量预留5倍左右反向耐压余量预留8倍左右

        我们知道低压降肖特基二极管的额定整流输出是一个上限,如果按照*大限度

    设计电源产品,那么电压波动导致电流+大就会超过低压降肖特基二极管的工作上

    限,进而炸机发生。所以有经验懂设计的老工程都会预留一定的余量,除了保

    障电路能减少元器件的发热散热问题。
那么为什么要参照此比例来设计选型低压降

    肖特基二极管的电性参数呢?
实上结合一些大公司,多年的老工程经验介绍,

    大都形成了共识,采用这样的选型配比更能发挥低压降肖特基二极管节能 的特性,提高电源的转化效
率,提高电源的高品质。












    让我们看看下面几款经典电源的参数选型奥秘:

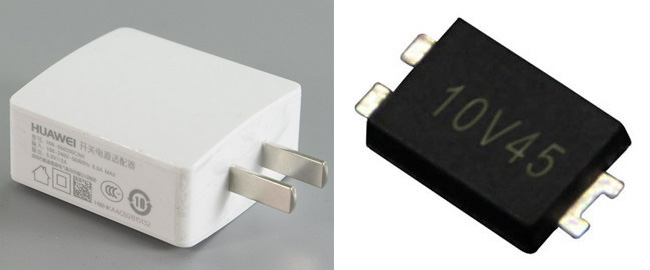

      5V-2A 电源合理选择10A45V 低压降肖特基二极管10V45


        智能手机充电器是5V2A电源的代表产品。用ASEMI低压降肖特基二极管10V45,

    既保持了超低的正向压降,减少无效能耗,同时还适应温升高的应用环境。该款产

    品将耐压提高到55V,*薄超小封装,也可以节省您的设计空间。
华为、小米等均是

   采用了此款方案设计,
提高了电源的转化效率,更是缩短了充电时间。

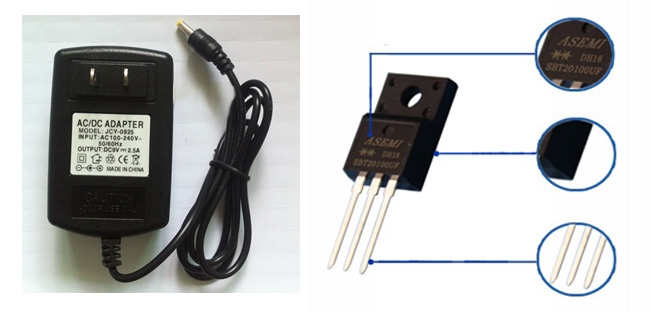

     9V-12V-3A 电源合理选择20A100V 低压降肖特基二极管SBT20100UFCT


          路由器,视频监控等设备是9V-12V-3A电源的代表产品,并且USB电源、苹果

    电源等现在也向着9V发展的趋势。应用这类电源,一般需选用ASEMI
低压降肖特基二

    极管
SBT20100UFCT。根据工作电流放大5/6倍大致为15A-20A区间;电压放大8/9倍

    大致为80V-100V区间。结合现今低压降肖特基二极管常规有量产的参数,那么选择

    SBT20100UFCT,
是很适宜的。

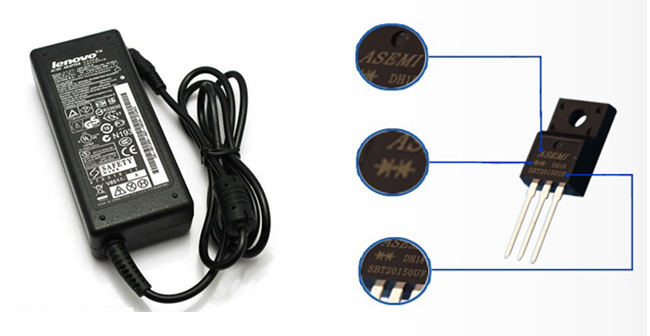

     15V-19V-4A 电源合理选择20A150V 低压降肖特基二极管SBT20150UFCT


          电脑,笔记本适配器等设备都是15V-19V-4A电源的代表产品,这类电源目前

    也是市场体量很庞大的,一般需要选用ASEMI
低压降肖特基二极管SBT20150UFCT

    根据工作电流放大5倍左右大致为20A左右;电压放大7/8倍后大致为120V-140V区间。

    结合低压降肖特基常规有量产的参数,那么选择SBT20150UFCT,是很适宜的。









     24V-5/6A 电源合理选择30A200V 低压降肖特基二极管SBT30200UFCT


         空气进化器,音响功放,数码家电等设备是24V-5/6A电源的代表产品。一般需选

    用ASEMI低压降肖特基二极管SBT30200UFCT,既保持了超低的正向压降,减少无效能

    耗,也是满足大功率电源6级能效要求的肯定要的高频元器件。
根据工作电流放大5倍左右

    大致需要25A-30A左右,电压放大8倍后大致为190V左右。
结合低压降肖特基二极管常

    规有量产的参数,那么选择SBT30200UFCT,是很适宜的。




         如果工作电压在36V/48V等以上,则需要用到快恢复二极管,有400V与600V可以
    选择。如还有需要咨询的直接联系ASEMI客服。
