您现在的位置：强元芯首页 > 强元芯产品 > 肖特基二极管 > 20A 45V~200V 肖特基二极管 >
SBT20150UFCT 低压降肖特基二极管 ASEMI品牌SBT20150UFCT low vf

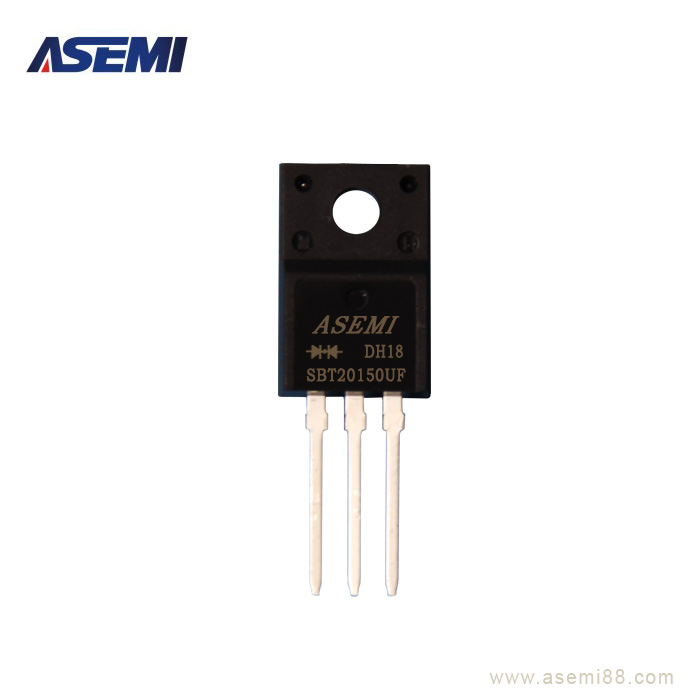

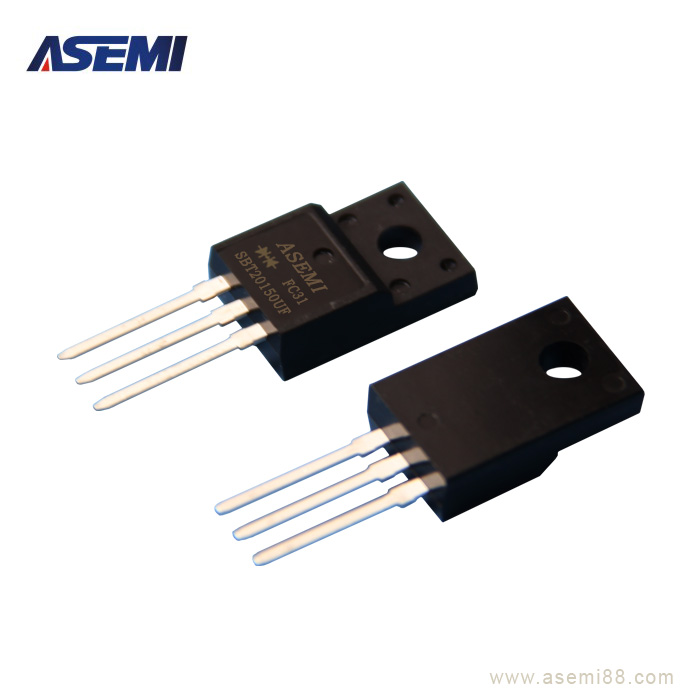

SBT20150UFCT
ASEMI
TO-220AB
肖特基二极管
- 20A150V
- SI
- 20A
- 2
- 0.54V
- MIL
- 120A
- 是
- 20UA
- -50~+125℃
- <5nS
- 3
订购热线：400-9929-667
SBT20150UFCT 低压降肖特基二极管参数规格：
SBT20150UFCT 低压降肖特基二极管电流：20A ；
SBT20150UFCT 低压降肖特基二极管电压：150V；
SBT20150UFCT 低压降肖特基二极管管装：50/管；盒装：1000PCS/盒。
SBT20150UFCT 低压降肖特基二极管广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，或在微波通信等电路中作整流二极管、小信号检波二极管使用。欢迎咨询 取样测试。
 |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|
★ 镭射激光打标，永不褪色， 黑胶材质：进口环氧塑脂材料 包封稳定性强 |
||||||||||||||||||||||||||||
★引脚为优质进口99.99％的无氧 铜、抗弯曲、抗氧化、高导电性
|
||||||||||||||||||||||||||||
|
★ 低压降肖特基二极管
SBT20150UFCT 电性参数:20A 150V |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|

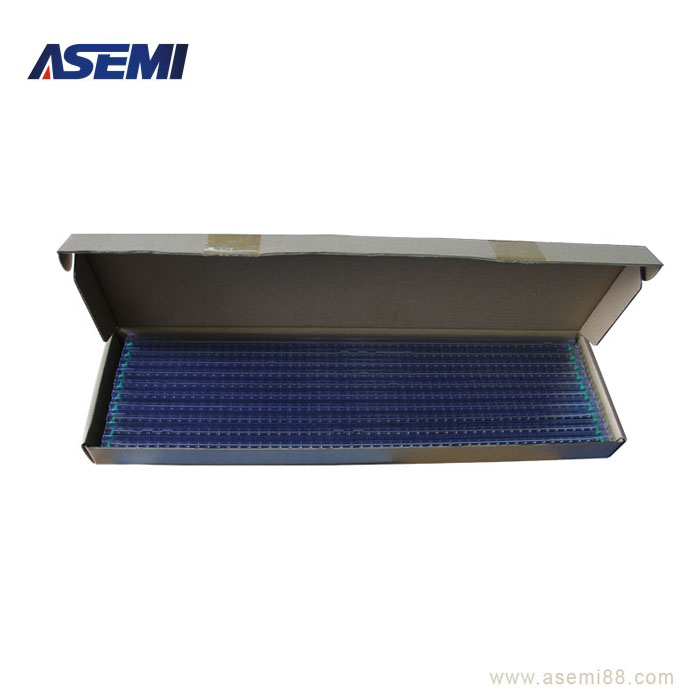

★ 1K/盒,50PCS/管， |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|
★ SBT20150UFCT：5.0K/箱
箱体材质：进口牛皮纸
耐压耐磨抗冲击强
|
||||||||||||||||||||||||||||
|

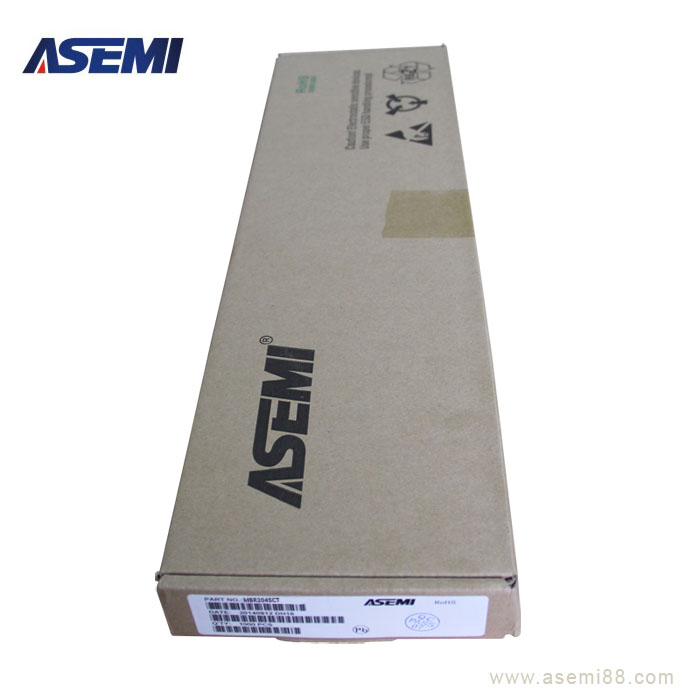

★ 包装方式：1K/盒
外盒：环保、密封纸盒
尺寸：56.4*15.0*4.1CM
|
||||||||||||||||||||||||||||
 |
|||||||||

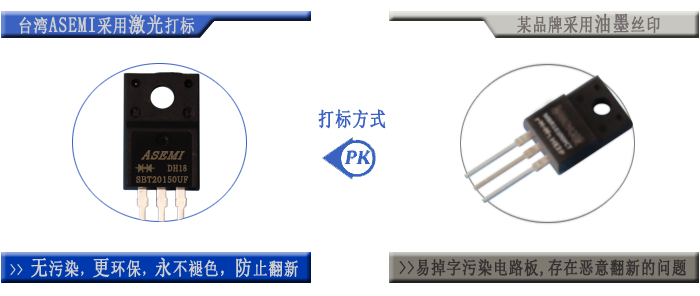

| 环保激光印字 | |||||||||
| Green laser printer | |||||||||
| •激光打标，永不退色， | |||||||||
| 解决油墨丝印易掉色问题 | |||||||||
| •激光打标生产效率高，订货货期短， | |||||||||
| 解决油墨印字货期长、低效率问题 | |||||||||
| 高级塑料外壳封装 | |||||||||
| Advanced plastic packaging | |||||||||
| •采用进口优质PC材料一次性烧注成型 | |||||||||
| •阻燃性能好，强度高，耐高温 | |||||||||
| 纯无氧铜引脚 | |||||||||
| Pure oxygen-free copper pins | |||||||||
| •采用高纯度无氧铜材料，导电性能更佳 | |||||||||
| •引脚加厚设计，直径达0.41mm， | |||||||||
| 可持续长时间工作不发热 | |||||||||
 |
|||||||||
|
• 台湾进口原装”ASEMI“品牌LOGO
• A = advanced（先进的、高级的） • SEMI = semiconductor （半导体） |
|||||||||
|
• 图中为共阴二极管符号标示
• 【一般是两端输入，中间输出】 • 【 表示里面集成两个二极管 】 |
|||||||||
|
产品解析
Product analysis
• 【SBT20150UFCT】代表本产品的完整型号
• 【SBT U】代表超低压降肖特基二极管
• 【20】代表其正向电流为20A
• 【150】代表其反向耐压为150V
• 【FCT】代表其封装是ITO-220AB全塑封
|
|||||||||
|
|
|||||||||
|

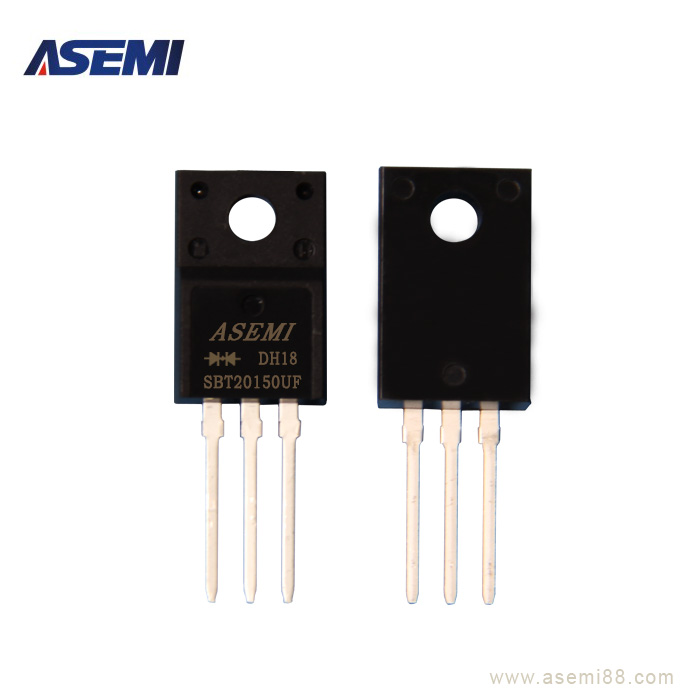

Product size,
【长度Length】： 10.16mm
【高度height】： 15.0mm
【脚长度Foot length】：13.6mm
【脚宽度Foot width】： 0.81mm |
 |
||||||||
 |
【厚度thickness】：4.57mm
【脚间距Foot spacing】：2.54mm
【脚厚度Foot thickness】：0.41mm |
|
SBT20150UFCT产品参数详解 Product parameters
正向电流（IF）： 20.0A
反向电压（VRRM）: 150.0V
浪涌电流（IFSM）: 120.0A
漏电流（IR）： 5uA
工作温度（℃）：-40℃ ～ +150℃ |
 |
* 采用台湾GPP波峰芯片，从第一步保证产品的 持续稳定 |
|||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||
 * 严格的外检包装程序，保证产品数量 准确，包装物破损 |
* 专业的自动化设备支持注塑一步成型 |
||||||||||||||||||||||||||||||||||||||||||||
* 检测Vb、Io、If、Vf、Ir等12个参数经过6道 检测，△V控制在80V以内，提高4颗芯片的一 致性和高可靠性 |
* 分筋，切割，分离，完善的人际交互流程
|
||||||||||||||||||||||||||||||||||||||||||||
SBT20150UFCT应用于各种开关电源，液晶显示器，变频器等，ASEMI品牌，信赖源于品质，品质源于专业
