ASEMI小功率全桥整流桥测量好坏检测实例分析

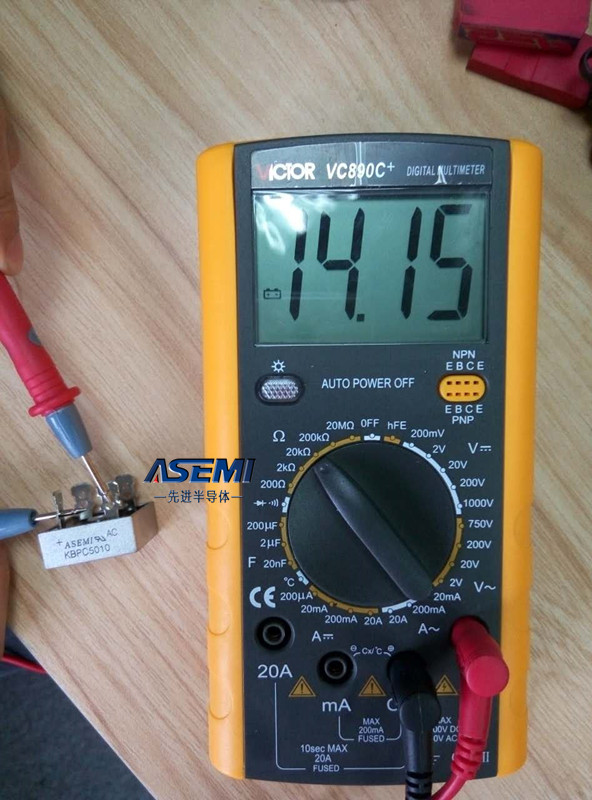

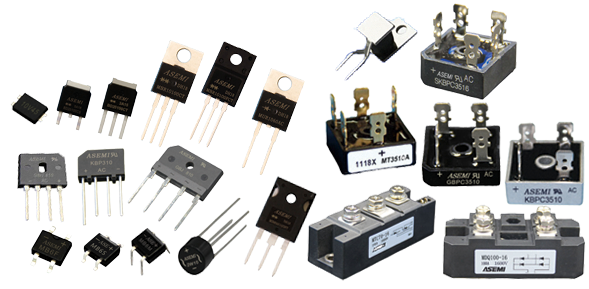

被测件为ASEMI整流全桥，其内部结构如图5-22所示。使用DT830型数字万用表二极管档，依次测量a、b、c、d之间各二极管的正向压降和反向压降，测量数据见下。鉴于正向压降均在0.521～0.539V范围内，而测反向压降时二极管全部截止，显示溢出符号“1”，证明被测整流桥的质量良好。

实测ASEMI整流桥的正、反向压降

测量值二极管正向压降（V）二极管反向压降
a-c 0.521 显示溢出符号“1”
d-a 0.539
b-c 0.526
d-b 0.529

上述过程共需要交换红、黑表笔进行八次测量，操作起来较为繁琐。

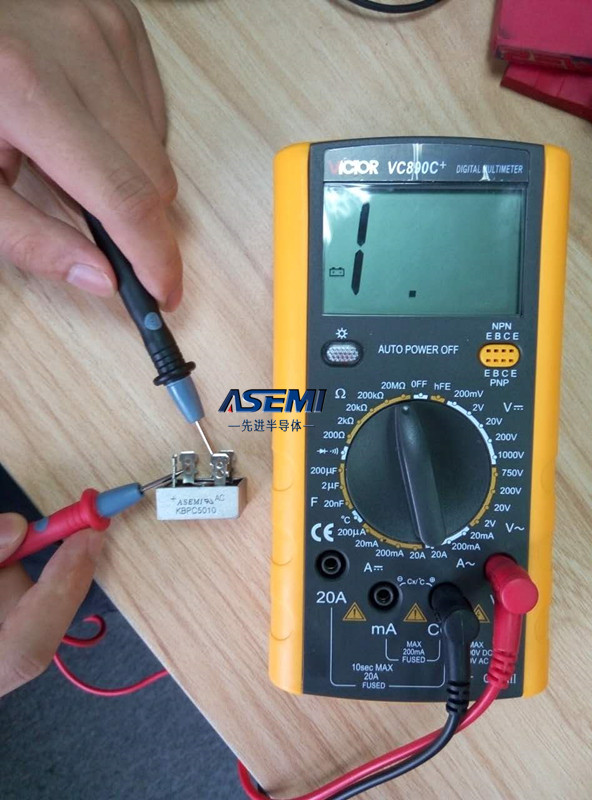

分析整流全桥的结构可以发现，无论将表笔按照哪种接法测量，a、b之间总会有一只二极管处于截止状态，使a、b间总电阻趋于无*穷大，仪表显示溢出符号“1”。而d、c间的正向电压则应等于两只硅二极管压降之和。因此，只要在测量a、b间电压时显示溢出符号“1”，而测量d、c间电压时，读数约为1V左右（实测值为1.039V），即可证明整流桥内部二极管无短路现象。其理由是，如果全桥内部有一只二极管已发生短路故障，那么在测量a、b的正、反向电压时，必定有一次显示0.5V左右。例如假定VD2短路，当红表笔接d、黑表笔接c时，VVD2＝0V，因此Vdc＝VD1 ＋VD2 ＝VD1 ＝0.526（V）。需要说明的是，整流二极管属于非线性元件，其正向压降的大小与正向测试电流的大小有关，因此测出来的Vdc值并不等于VVD1 ＋VVD2 （或VVD3 ＋VVD4 ）之和。
