二极管整流桥电路图怎么看？ASEMI二极管整流桥电路图好复杂，有谁可以帮忙看一下这里的参数型号是什么，在电路图中怎么设计呢？二极管整流桥电路图及原理介绍？这是一篇看完没有再说不懂的文章！ASEMI二极管整流桥电路图的基础小常识，你知道吗？

很多人看不懂电路图，更看不懂电路图上的各种电子器件符号，这里给大家科普一下电路图上二极管符号及含义：

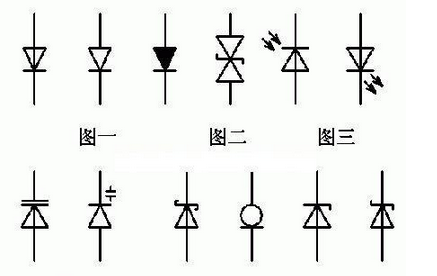

　　图一普通二极管，第一个是国内标准的画法;
　　图二双向瞬变抑制二极管;
　　图三分别是光敏或光电二极管，发光二极管;
　　图四为变容二极管;
　　图五是肖特基二极管;
　　图六是恒流二极管;
　　图七是稳压二极管;

二极管实际上就是一个P-N结所构成，它具有单向导电性，能使交流电变为直流电，这种作用称为整流。所谓单向导电性就是晶体二极管在正向电压作用下，二极管导通，而在反向电压作用下，二极管不导通。整流电路的种类很多，有半波整流电路、桥式全波电路等。半波整流电路是一种除去半周、图下半周的整流方法。不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2 ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。全波整流电路，可以看作是由两个半波整流电路组合成的。

变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压e2a 、e2b ，构成e2a 、D1、Rfz与e2b 、D2 、Rfz ，两个通电回路。桥式整流电路是使用最多的一种整流电路。这种电路，只要增加两只二极管口连接成"桥"式结构，便具有全波整流电路的优点，而同时在一定程度上克服了它的缺点。
