如何判断肖特基二极管正负极
方法一:外表观察法
对于有线条的肖特基二极管在外观上就可以判断出其正负极,在管子上有
一道白线或者是灰线的一端为负极,ASEMI品牌的肖特基二极管(单颗芯片)则
是左负右正。

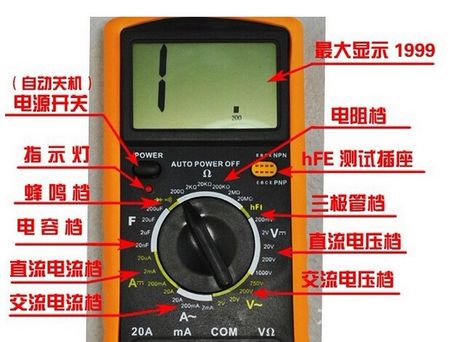

方法二:万用表测试法
在肖特基二极管正负极用外观看不出来的情况下,我们将分为二端型肖特基二
极管和三端型肖特基二极管来分别测量。
若为二端型肖特基二极管则可以用万用表R×1档来测量。在正常情况下,如果
正向电阻值为2.5~3.5Ω,反向电阻值为无穷大,则黑笔为正极,红笔为负极。若测
得正、反电阻值均为无穷大或均接近0,则说明该二极管可能已开路或击穿损坏。或
者将档位开关拨到二极管档,用两只表笔分别去接触两只管脚,以有数值显示的那次
为准,如果显示在0.1-0.5V之间的时候,则红表笔为正极,黑表笔为负极。如果数值
为0时说明二极管已短路损坏,如果交换表笔测试两次显示无穷大,表明二极管已经
开路损坏。
若是三端型肖特基二极管需先测出其公共端,再判别出该二极管为共阴对管,
还是共阳对管,再分别测量两个二极管的正、反向电阻值或者电压,其方法
与二端肖特基二极管相同。
