ASEMI肖特基二极管的测试方法

发布时间:2016-05-16 14:35 作者:ASEMI-李航 浏览:

摘要 : ASEMI肖特基二极管的方法,我们根据实物测试,通过表格来观看它的实际情况





通过一个实例来介绍测试肖特基二极管的方法。

测试内容包括:
①识别电极;
②检查管子的单向导电性;
③测正向导压降VF;
④测量反向击穿电压VBR。

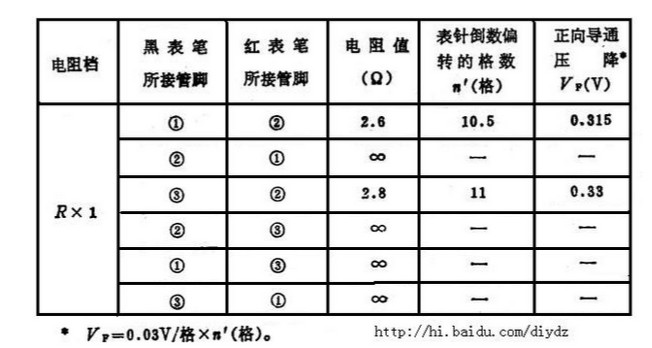

被测管为肖特基管,共有三个管脚,将管脚按照正面(字面朝向人)从左到右顺序编上序号①、②、③。选择500型万用表的R×1档进行测量,全部数据整理成下表:
测试结论:
一,  根据①—②、③—④间均可测出正向电阻,判定被测管为共阴对管,①、③脚为两个阳极,②脚为公共阴极。
 二,  因①—②、③—②之间的正向电阻只几欧姆,而反向电阻为无穷大,故具有单向导电性。
三,  内部两只肖特基二极管的正向导通压降分别为0.315V、0.33V,均低于手册中给定的允许值VFM(0.55V)。   另外使用ZC 25-3型兆欧表和500型万用表的250VDC档测出,内部两管的反向击穿电压VBR依次为140V、135V。查手册,B82-004的反向工作电压(即反向峰值电压)VBR=40V。表明留有较高的系数
