半波整流，全波整流和桥式整流的区别（ASEMI）

发布时间：2014-06-08 10:09 作者：ASEMI-李航 浏览：次

摘要 : 半波整流，全波整流和桥式整流的区别，它们三者虽然都是利用了二有管单向导通的特性，但是三个结构却不相同，进而转化效率，应用范围也不尽相同

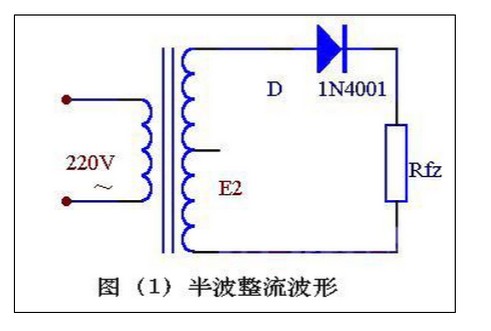

一、半波整流电路图(1)是一种很简单的整流电路。它由电源变压器B 、整流二极管D 和负载电阻Rfz ，组成。变压器把市电电压（多为220伏）变换为所需要的交变电压E2 ，D 再把交流电变换为脉动直流电。

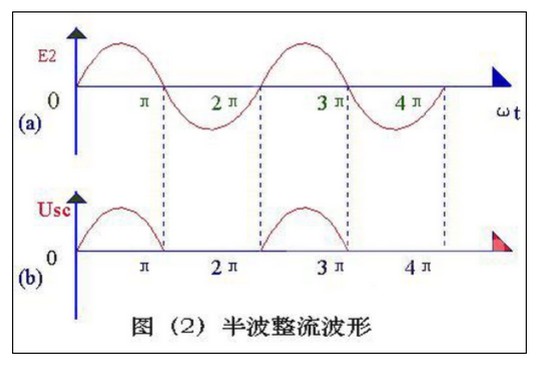

从右图(2)的波形图上看着二极管是怎样整流的

这种除去半周、图下半周的整流方法，叫半波整流。不难看出，半波整说是以"牺牲"一半交流为代价而换取整流结果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2 ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用

如果把整流电路的结构作一些调

整，可以得到一种能利用电能的全波整流电路。

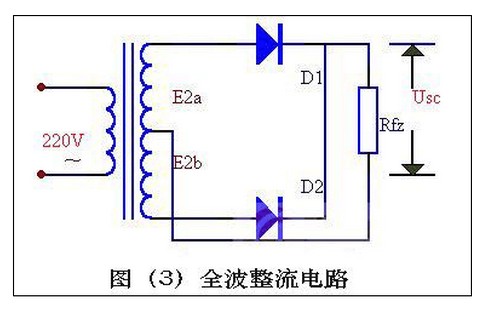

图（3）是全波整流电路的电原理图。全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压E2a 、E2b ，构成E2a 、D1、Rfz与E2b 、D2 、Rfz ，两个通电回路

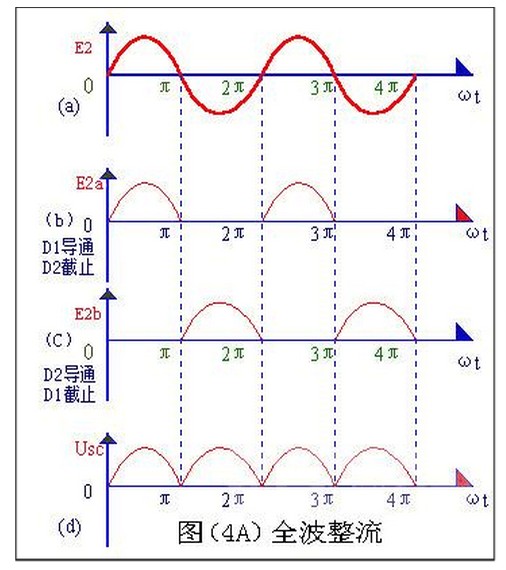

由于两个整流元件D1 、D2 轮流导电，结果负载电阻Rfz 上在正、负两个半周作用期间，都有同一方向的电流通过，如图（4）所示的那样，因此称为全波整流，全波整流不仅利用了正半周，而且还巧妙地利用了负半周，从而大大地提高了整流效率（Usc ＝0.9e2，比半波整流时大一倍）

全波整滤电路，需要变压器有一个使两端对称的次级抽头，这给制作上带来很多的麻烦。另外，这种电路中，每只整流二极管承受的反向电压，是变压器次级电压值的两倍，因此需用能承受较高电压的二极管

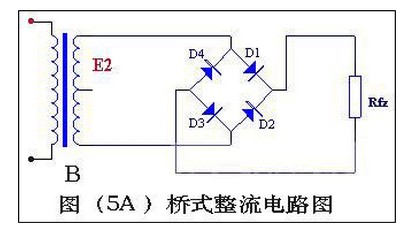

桥式整流电路是使用较多的一种整流电路。这种电路，只要增加两只二极管口连接成"桥"式结构，便具有全波整流电路的优点，而同时在某一程度上克服了它的缺点

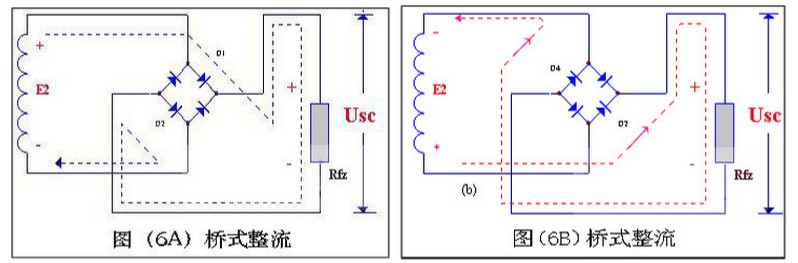

其波形图和全波整流波形图是一样的。从图（6A）和（6B）中还不难看出，桥式电路中每只二极管承受的反向电压等于变压器次级电压的*大值，比全波整洗电路小一半！
