整流桥 在上篇我们分析整流桥的反向击穿电压URR公式计算,在这篇,我们将对输入有效值电流IRMS公式分析。倘若设输入有效值电流为IRMS,整流桥额定的有效电流IBR,应当使IBR≥2IRMS。那我们的计算IRMS的公式如下图:
整流桥 的参数选择--举例说明

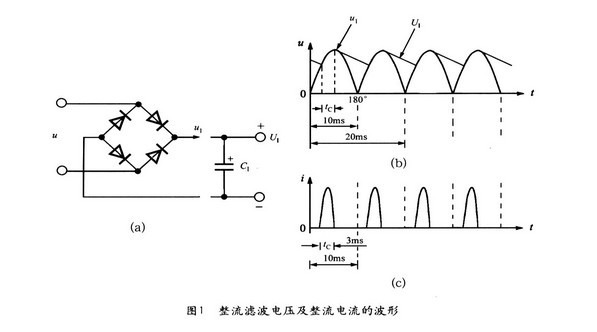

式中,PO为开关电源的输出功率,η为电源效率,umin为交流输入电压的小值,cosφ为开关电源的功率因数,允许cosφ=0.5~0.7。由于实际通过桥堆的不是正弦波电流,而是窄脉冲电流(参见图1),因此平均整流电流Id<IRMS,一般可按Id=(0.6~0.7)IRMS来计算IAVG值。
例如,设计一个7.5V/2A(15W)开关电源,交流输入电压范围是85~265V,要求η=80%。将Po=15W、η=80%、umin=85V、cosψ=0.7一并代入(2)式得到,IRMS=0.32A,进而求出Id=0.65×IRMS=0.21A。实际选用lA/600V的整流桥,以留出一定余量。
输入有效值电流IRMS公式如下:
