学会判断ASEMI整流桥常见型号的正负极

发布时间:2020-06-09 09:44 作者:ASEMI-东东 浏览:

摘要 : 整流桥前端是交流220V输入,进入整流桥AC交流端,由正极直流输出连接负载用电器正极,经负载用电器负极连接整流桥负极形成回路,完成整个电源整流的路径。

​不懂整流桥接法怎么破 ?

整流桥接法?相信很多人都有这样的问题困扰,那么到底该如何连接与应用呢?

看看ASEMI工程的介绍,满满的干货,看过的人都点击收藏了

先学会判断正负极

整流桥是使用颇为广泛的一类电子元器件,也是电路设计当中很基础的整流器件。正因为这种广泛性和基础性,在设计一款整流桥时,虽然有众多的参数封装类型,但是它们的结构是大致相通的。我们只要掌握了几种常见型号整流桥的接线方法,基本上就能知道市面上现有整流桥怎么接线了!

这次,我们就介绍一下两种具有代表性的整流桥接线方法,为您详细解读整流桥接线方法。

贴片整流桥怎么接线?

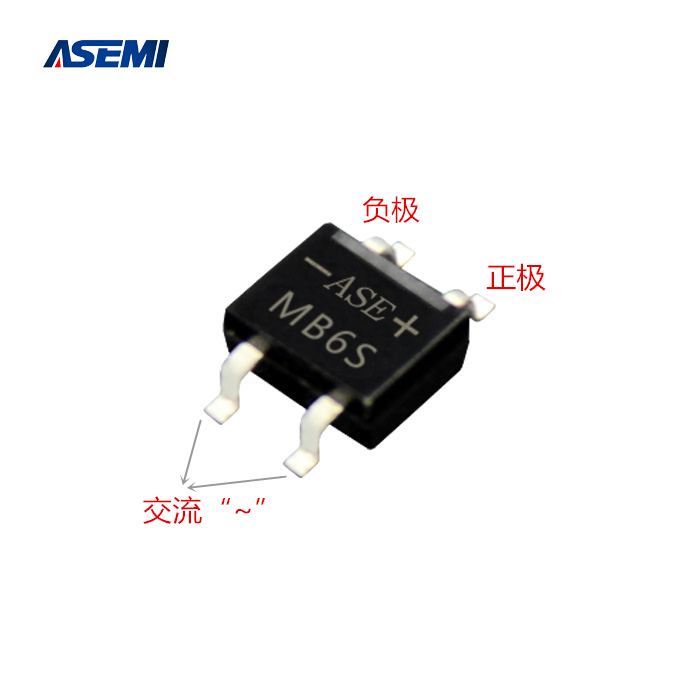

贴片整流桥就以ASEMI品牌常用的MB6S为例。如左图所示,我们可以看到贴片整流桥内部正负极与四条引脚正负极的关系,在贴片整流桥接线时,我们就可以参照图片中的正负极正确接线。

从图中可以看到,这一款贴片整流桥MB6S有四个由黑胶塑封延伸出来并在末端弯折的引脚,这个就是为了贴合在线路板所做的设计,也是一系列贴片整流桥命名的来历。

方桥怎么接线?

前面介绍的贴片整流桥,四个引脚正负极比较容易判断,带“+、—”符号的为直流输出,后端接电路负载,而带“~”符号或者是不带符号的另外两只脚为交流输入,接交流电源。还有一种方桥整流桥接线相对就比较麻烦,现在为大家说明一下:四只脚的整流桥方桥同样也有一正一负极和两个交流电电源输入的叫。但是与一般的整流桥接线方法是不同的,接线时要注意应该接在哪个位置,不能接错了。

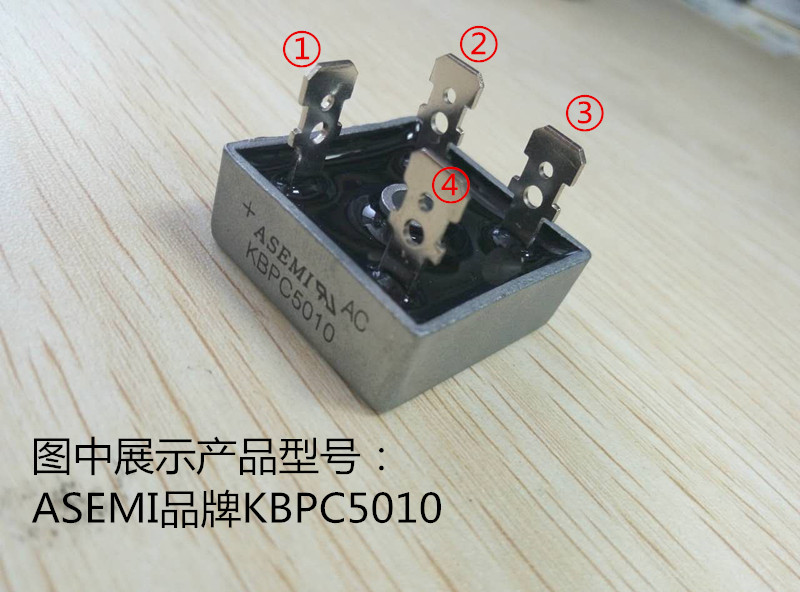

从图片中可以看到,有三只脚为平行平面,只有一只脚是垂直的。图中①对应着“+”符号,因此①脚为正极;与①为对角线的③脚就是负极。余下的②和④符号标明“AC”或者“~”就是交流标识,接入的是交流点,这两个脚接入电源。

整流桥接法的两个方面

整流桥连接方法主要分两种情况来理解,一个是实物产品与电路图的对应方式。

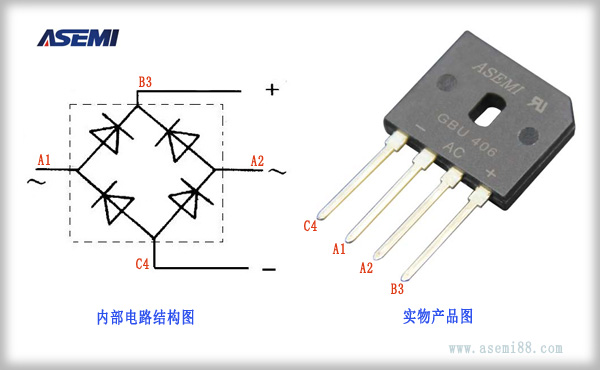

如图所示:左侧为桥式整流电路内部结构图,B3作为整流正极输出,C4作为整流负极输出,A1与A2共同作为交流输入端.右侧为整流桥实物产品图样式,A1与A2集成在了中间位置,正负极在外侧。

实际运用中我们只需要将实物C4负极脚位对应连接电路图C4点,实物B3正极脚位与电路图B3相连接。上述方式即为整流桥实物产品与电路原理图的连接方式。

整流桥连接方式第二个则是对于实物产品在电路中的接法。

现在大多数电路采用高压整流方式居多,下面我们就介绍下高压整流桥的电路接法。

整流桥前端是交流220V输入,进入整流桥AC交流端,由正极直流输出连接负载用电器正极,经负载用电器负极连接整流桥负极形成回路,完成整个电源整流的路径。
