ASEMI工程师为您详解整流桥工作原理

整流桥工作原理

整流桥作为一种功率元器件，非常广泛。应用于各种电源设备。其内部主要是由四

个二极管组成的桥路来实现把输入的交流电压转化为输出的直流电压。整流桥工作原理

就是将交流电转换为直流电，不改变电流电压。

整流桥堆一般用在全波整流电路中,它又分为全桥与半桥。全桥是由4只整流二极管

按桥式全波整流电路的形式连接并封装为一体构成的，图是其外形。全桥的正向电流有

0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多种规格,耐压值(最高反

向电压)有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格。

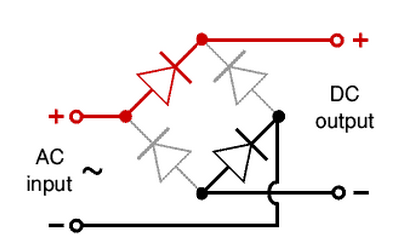

在整流桥的每个工作周期内，同一时间只有两个二极管进行工作，通过二极管的单向导

通功能,把交流电转换成单向的直流脉动电压。对一般常用的小功率整流桥（RECTRON

SEMICONDUCTOR的RS2501M）进行解剖会发现，其内部的结构如图2所示，该全波整流桥

采用塑料封装结构（大多数的小功率整流桥都是采用该封装形式）。



桥内的四个主要发热元器件——二极管被分成两组分别放置在直流输出的引脚铜板

上。在直流输出引脚铜板间有两块连接铜板，他们分别与输入引脚（交流输入导线）相

连，形成我们在外观上看见的有四个对外连接引脚的全波整流桥。由于该系列整流桥都

是采用塑料封装结构，在上述的二极管、引脚铜板、连接铜板以及连接导线的周围充满

了作为绝缘、导热的骨架填充物质——环氧树脂。然而，环氧树脂的导热系数是比较低

的（一般为0.35℃W/m，最高为2.5℃W/m）,因此整流桥的结--壳热阻一般都比较大（通

常为1.0~10℃/W）。
