KBPC3510单相桥式整流电路，ASEM工程师有介绍的吗？这个问题是我们在平时搜索中

经常看到的字样，既然大家都这么好奇加期待，现在ASEMI工程师就满足大家的要求，为

大家讲解KBPC3510单相桥式整流电路及接法（下列介绍以台湾ASEMI品牌单子整流桥

KBP3510为例）。

KBPC3510单相桥式整流电路将电源输入交流转换直流的环节，是任何用电器正常工作都

不能缺少的一环，这个过程就叫作--整流。那么整流的方式有很多，例如半波整流、全波

整流与桥式整流等等，其中以桥式整流电路作为典型与常用的代表。桥式整流电路就是

将分立整流二极管芯片采用桥式结构连接起来，组合成一个集成电路来使用。它的作用是

将极性交变的交流电转换成极性不变的直流电。

KBPC3510单相整流桥如何接线，首先我们要认识正、负极性全波整流桥电路。方可更方

便的理解整流桥在电路中接线。如下图所示，桥式电路是由四只整流二极管连接而成，交

流电压在正极与负极相连的两个连接点处输入。正极性电压输出端在负极与负极相连之处，

在正极与正极相连处接地，这正是整流桥桥式整流电路的电路特征。

侧面标有AC所对应的两脚接交流电源（变压器次级），图下看到侧面标有+的那一脚就是

整流后的正极输出，另一面标有—的那一脚就是负极输出。见图排列方向特殊的那个引脚

就是"1"是直流正极，“1”对角的“4”是负极，“2”“3”接交流。对一般常用的小功率

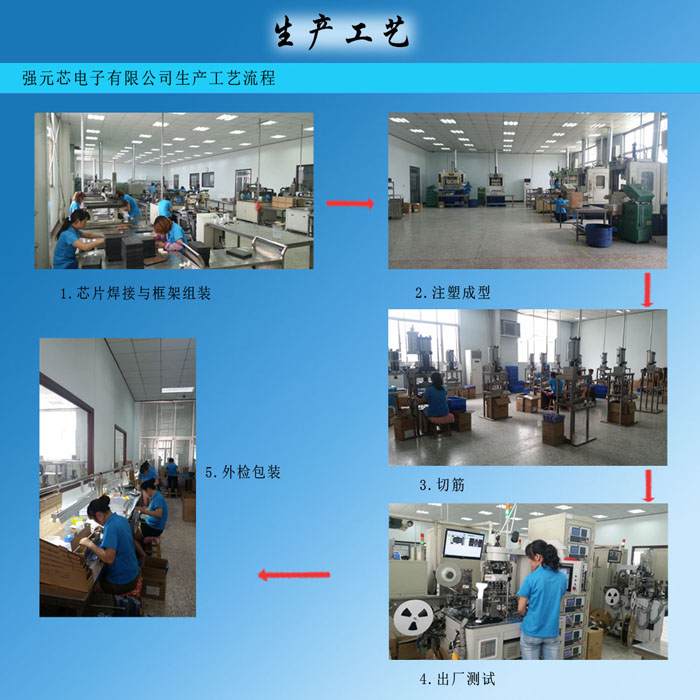

整流桥堆进行解剖会发现，该全波整流桥堆采用塑料封装结构（大多数的小功率整流桥堆

都是采用该封装形式）。

整流桥的四个主要发热元器件--二极管被分成两组分别放置在直流输出的引脚铜板上。在

直流输出引脚铜板间有两块连接铜板，它们分别和输入引脚（交流输入导线）相连，形成

我们在外观上看见的有四个对外连接引脚的全波整流桥堆。由于该系列整流桥堆都是采用

塑料封装结构，在上述的二极管、引脚铜板、连接铜板以及连接导线的周围充满了作为绝

缘、导热的骨架填充物质--环氧树脂。

然而，环氧树脂的导热系数是比较低的（一般为0.35℃W/m，最高为2.5℃W/m），因此整

流桥堆的结--壳热阻一般都比较大通常为1.0~10℃/W）。
