变频器整流桥电路图怎么画？ASEMI工程为您详解其工作原理

变频器整流桥电路图怎么画

每个电子设备都有一个供给能量的电源电路。电源电路有整流电源、逆变电源和

变频器三种。电子电路中的电源一般是低压直流电,所以要想从220伏市电变换成直流

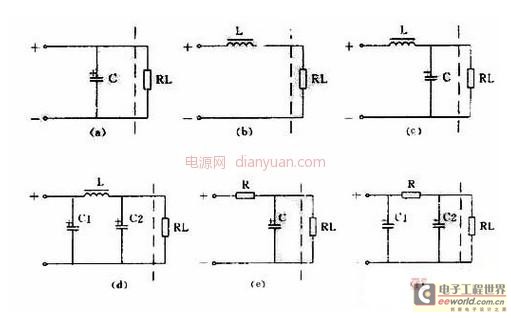

电，应该先把220伏交流变成低压交流电，再用整流电路变成脉动的直流电,最后用滤

波电路滤除脉动直流电中的交流成分后才能得到直流电。有的电子设备对电源的质量

要求很高,所以有时还需要再增加一个稳压电路。因此整流电源的组成一般有四大部分

电源电路是电子电路中比较简单然而却是应用最广的电路。拿到一张电源电路图时，

应该： ① 先按“整流 — 滤波 — 稳压”的次序把整个电源电路分解开来，逐级细细

分析。 ② 逐级分析时要分清主电路和辅助电路、主要元件和次要元件，弄清它们的作

用和参数要求等。例如开关稳压电源中，电感电容和续流二极管就是它的关键元件。③

因为晶体管有 NPN 和 PNP 型两类，某些集成电路要求双电源供电，所以一个电源电路

往往包括有不同极性不同电压值和好几组输出。读图时必*须分清各组输出电压的数值和

极性。在组装和维 修时也要仔细分清晶体管和电解电容的极性，防止出错。 ④ 熟悉

某些习惯画法和简化画法。 ⑤ 最后把整个电源电路从前到后全面综合贯通起来。这张

电源电路图也就读懂了。
