采购挑选KBPC610，把握这三个窍门就不会被坑！【ASEMI微课堂】

KBPC系列整流桥产品，属于能够承受较大耐压的整流桥，有的虽然通过的电流仅仅只有像3A、6A、8A这么多，但它的耐压却能达到1000V，这就是所说的高压整流桥，今天就来为大家介绍其中的一款常见高压整流桥型号——KBPC610！

1.KBPC系列单相整流桥参数详解

KBPC610这是一个单相整流方桥，单相桥式整流电路就是将分立整流二极管芯片采用桥式结构连接起来，组合成一个集成电路来使用，将极性交变的交流电转换成极性不变的直流电。KBPC610就是应用在正向电流为6A，最大反向耐压为1000V的电路中的整流元器件。如上所说，KBPC610这款型号整流桥的最大反向电压为1000V，正向电流（Io）为3.0A，正向电压为1.1V，采用GPP玻璃钝化工艺的芯片材质，每一个整流桥中内含有4个芯片，芯片尺寸都是60MIL，它的浪涌电流Ifsm为50A，漏电流（Ir）为500uA、工作温度在--55~+150℃，恢复时间（Trr）达到500ns。



2.KBPC610整流桥外观尺寸详情

与我们上一节为大家介绍的整流桥KBPC310一样，KBPC610同属于高压整流桥KBPC系列，它们的封装也都是KBPC-4封装，因此虽然两者电性参数等内部构造数据各不相同，但如果仅仅从外观上是难以区分的，两者的尺寸大小也是一样的。KBPC610具体外观尺寸如下：长度为19.05mm，高度为29.15mm，脚长度为22.2mm，脚宽度为1.27mm，厚度为6.95mm，脚间距为12.7mm，脚厚度为1.27mm。对比KBPC系列的其他小电流型号就可以发现封装外观的统一特征！



3.KBPC610应用领域的相关合作

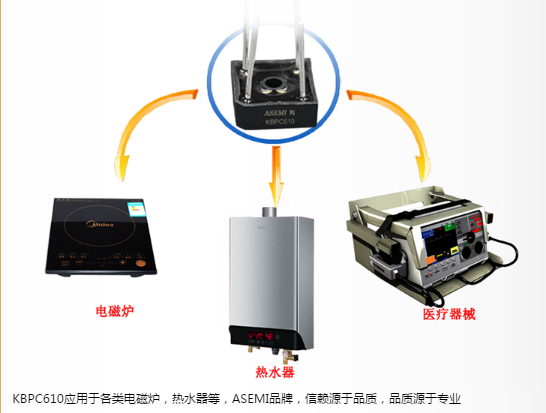

KBPC610在开关电源、电源适配器等大部分家用高电压小电流电器上均有所应用，青岛喜XX、成都彩虹等在这款型号上均与强元芯达成合作关系，强元芯迎来2017年新气象之际，KBPC610这款型号再次销量爆棚！温暖过冬，ASEMI用真芯KBPC610为您服务！

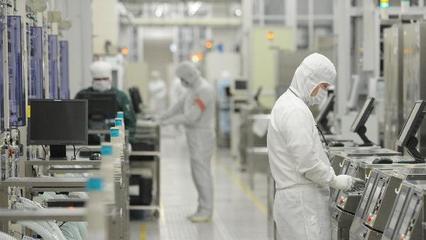

ASEMI整流桥采用台湾先进工艺制成，所用的设备都是健鼎一体化设备，每颗产品从选材、生产到包装，都是经过层层筛选，生产出厂良率可达99.99%！选择强元芯，让您更放心。

ASEMI官方24小时 技术咨询服务热线：400-9929-667；

如果您对采购ASEMI品牌元器件有意向，请联系我们的企业QQ咨询：800023533。

售后与客服请致电，市场部电话：0755-82812525

销售一部 ：0755-66883103

销售二部 ：0755-66883105

销售三部 ：0755-66883108

公司传真 ：0755-66883107
