MB10M整流桥的命名规则和ASEMI专业电性参数介绍

MB10M，你了解它吗？虽说其身材娇小，但它的实力绝不含糊。来到ASEMI官方网站，一定不让您空手而归。今天小编就给大家介绍一下这一款整流桥的命名规则和MB10M的电性参数。

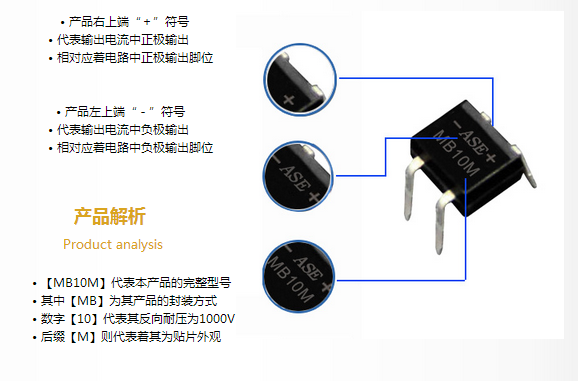

首先，一款整流桥的型号就是它的名字，在名字中，我们不但能够知道它的大概的参数，还能够知道这款产品的封装特色。就以MB10M来说，"MB"所代表的意义是整流桥黑胶塑封的规格大小，也就是封装的规格情况，后面的一个“M”就是说明引脚的外观。MB10M就是采用了MBM-4的封装外观，“M”指示的意义是直插，因此我们可以初步了解到MB10M是一款小体积的插件整流桥。

MB10M当中的数字要如何解释呢？这就要讲到一款整流桥的电性参数。

整流桥MB10M，它的电性参数是：正向电流（Io）为0.5A，反向耐压为1000V，正向电压（VF）为1.0V，它的浪涌电流Ifsm为30A，漏电流（Ir）为5uA、工作温度在-40°~+150℃，恢复时间（Trr）达到500ns，其中有4条引线。对照看下来，我们就能够找出规律，在MB10M这款整流桥中“10”这个数字就代表着最大反向耐压的数值。

同理可知，封装相近的型号比如MB4M，它们都是迷你插件整流桥堆。外观封装就是相同的，而电性参数也可以对应型号当中的数字信息解读出来。



最后我们再来一起看一下整流桥MB10M尺寸参数介绍，了解封装外观具体规格是怎样的。

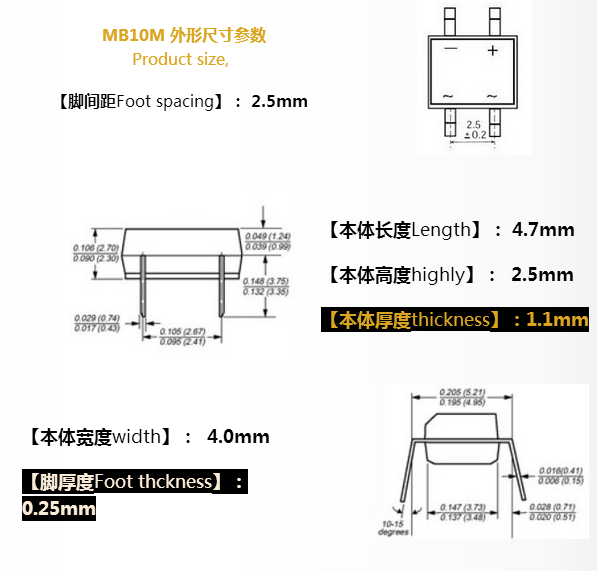

MB10M采用GPP芯片材质，里面有4颗芯片组成，芯片尺寸都是46MIL。整流桥MB10M采用激光打标，印字非常清晰，不褪色，防止假冒。它的长度为4.7mm，高度为2.5mm，脚间距为2.5mm，脚厚度为0.25mm，厚度为1.1mm，宽度为4.0mm，具体尺寸参数详解如下图所示：

整流桥MB10M，主要应用于小电流领域产品：小功率开关电源，充电器，LED灯整流器等相关电器产品。您对MB10M的命名规则和参数规格都弄清楚了吗？有不明白的问题可以随时咨询ASEMI技术工程哦，联系方式如下所示：
