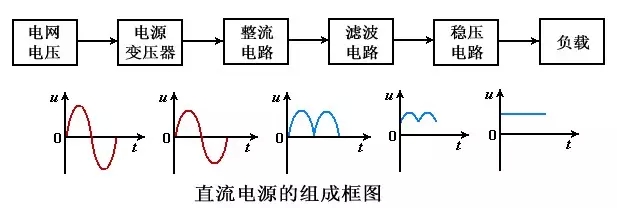

一、直流电源的组成框图

• 电源变压器：将电网交流电压变换为符合整流电路所需要的交流电压。

• 整流电路：将正负交替的交流电压整流成为单方向的脉动电压。

• 滤波电路：将交流成分滤掉，使输出电压成为比较平滑的直流电压。

• 稳压电路：自动保持负载电压的稳定。

二、单相半波整流电路

1．输出电压的平均值UO(AV)

2．输出电压的脉动系数S

3．正向平均电流ID(AV)

4．最大反向电压URM

三、单相全波整流电路

1．输出电压的平均值UO(AV)

2．输出电压的脉动系数S

3．正向平均电流ID(AV)

4．最大反向电压URM

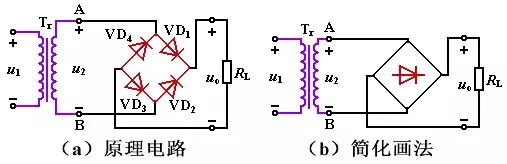

四、单相桥式整流电路

UO(AV)、S、ID(AV)与全波整流电路相同，URM与半波整流电路相同。

五、电容滤波电路

1．放电时间常数的取值

2. 输出电压的平均值UO(AV)

3. 输出电压的脉动系数S



4. 整流二极管的平均电流ID(AV)

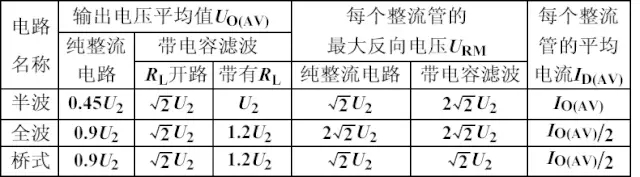

六、三种单相整流电容滤波电路的比较

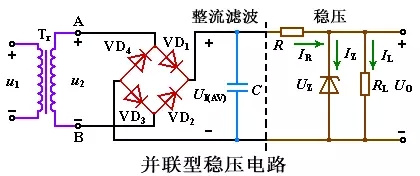

七、并联型稳压电路

1. 稳压电路及其工作原理

*当负载不变，电网电压变化时的稳压过程:

*当电网电压不变，负载变化时的稳压过程 :



2. 电路参数的计算

* 稳压管的选择常取UZ=UO；IZM= (1.5~3)IOmax

* 输入电压的确定一般取UI(AV)= (2~3)UO


* 限流电阻R的计算R的选用原则是：IZminZmax。


R的范围是：
