一、半导体的基础知识

1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。

2.特性---光敏、热敏和掺杂特性。

3.本征半导体----纯净的具有单晶体结构的半导体。

4. 两种载流子 ----带有正、负电荷的可移动的空穴和电子统称为载流子。

5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。体现的是半导体的掺杂特性。

*P型半导体: 在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。

*N型半导体: 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。

6. 杂质半导体的特性

　*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。

　*体电阻---通常把杂质半导体自身的电阻称为体电阻。

　*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。

7. PN结

* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。

* PN结的单向导电性---正偏导通，反偏截止。

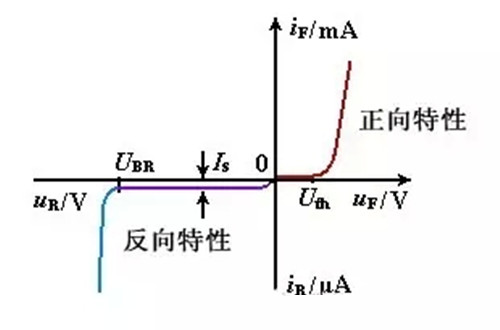

8. PN结的伏安特性

二、半导体二极管

*单向导电性------正向导通，反向截止。

*二极管伏安特性----同ＰＮ结。

*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。

*死区电压------硅管0.5V，锗管0.1V。

3.分析方法------将二极管断开，分析二极管两端电位的高低:

若 V阳 >V阴( 正偏 )，二极管导通(短路)；

若 V阳

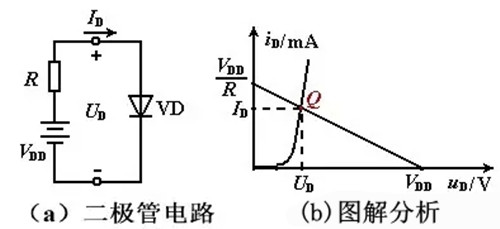

1）图解分析法

该式与伏安特性曲线的交点叫静态工作点Q。

2) 等效电路法-直流等效电路法

*总的解题手段----将二极管断开，分析二极管两端电位的高低:

若 V阳 >V阴( 正偏 )，二极管导通(短路)；

若 V阳

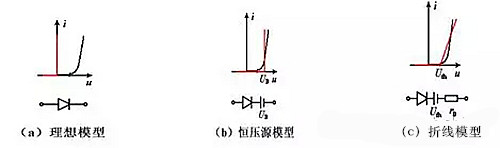

*三种模型

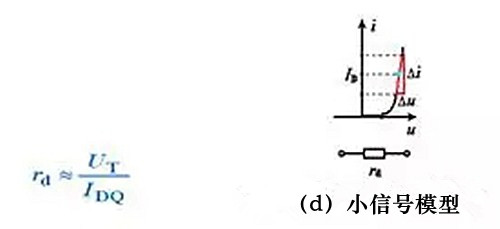

微变等效电路法

三、稳压二极管及其稳压电路

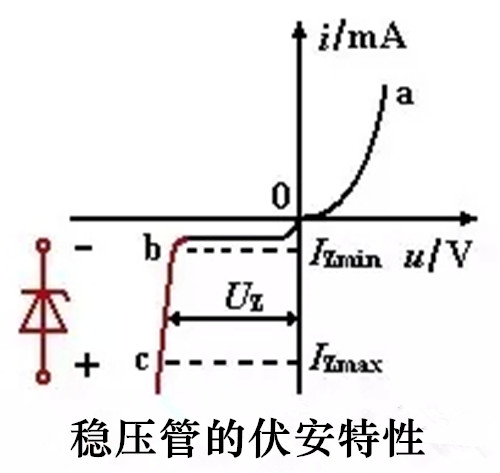

*稳压二极管的特性---正常工作时处在PN结的反向击穿区，所以稳压二极管在电路中要反向连接。
