整流桥的散热过程和计算方法详悉（四）--ASEMI课堂
发布时间：2017-04-25 13:46 作者：ASEMI--NEYA 浏览： 次
摘要 : 久等了，上个章节我们给大家讲述了整流桥自然冷却状态下，整流桥表面热阻的计算方法，本节我们讲述的整流桥引脚的热阻计算方式...
久等了，上个章节我们给大家讲述了整流桥自然冷却状态下，整流桥表面热阻的计算方法，本节我们讲述的整流桥引脚的热阻计算方式...

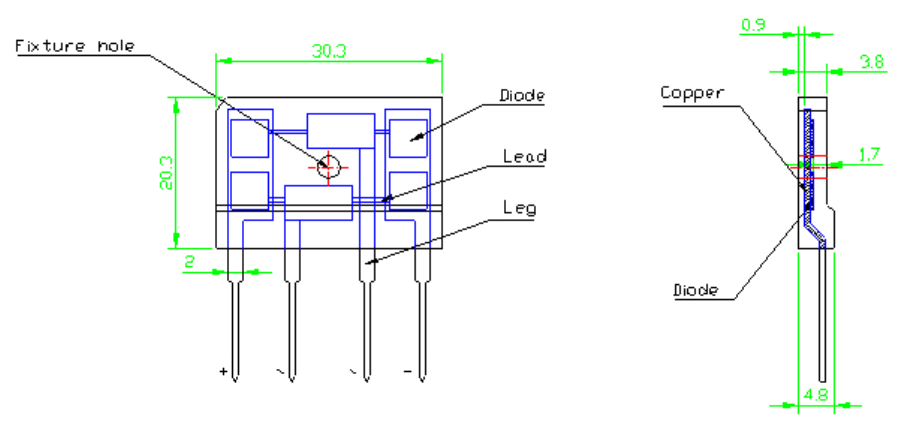

看上图，假设整流桥焊接在PCB板上，其引脚的长度为12.0mm，则整流桥的一个引脚的热阻为：
整流桥内部的设计是四个二极管分成两组且每组共用一个引脚铜板，所以整流桥通过引脚散热的热阻为这两个引脚的并联热阻：
一方面由于PCB板的热容比较大，另一方面冷却风与PCB板的接触面积较大，其换热条件比较好，假设PCB板的实际有效散热面积为整流桥表面积的2倍，则PCB板与环境间的传热热阻为：
所以，通过整流桥引脚传热途径的热阻为：
