整流桥的散热过程和计算方法详悉（三）--ASEMI课堂
发布时间：2016-04-21 13:45 作者：ASEMI--NEYA 浏览： 次
摘要 : 上个章节我们讲到了整流桥自然冷却散热的详细过程，简述为一点是通过整流桥的壳体和引脚来进行散热，本节我们将讲述这种散热方法的具体计算方法...
上个章节我们讲到了整流桥自然冷却散热的详细过程，简述为一点是通过整流桥的壳体和引脚来进行散热，本节我们将讲述这种散热方法的具体计算方法...
首先计算的是整流桥表面热阻：

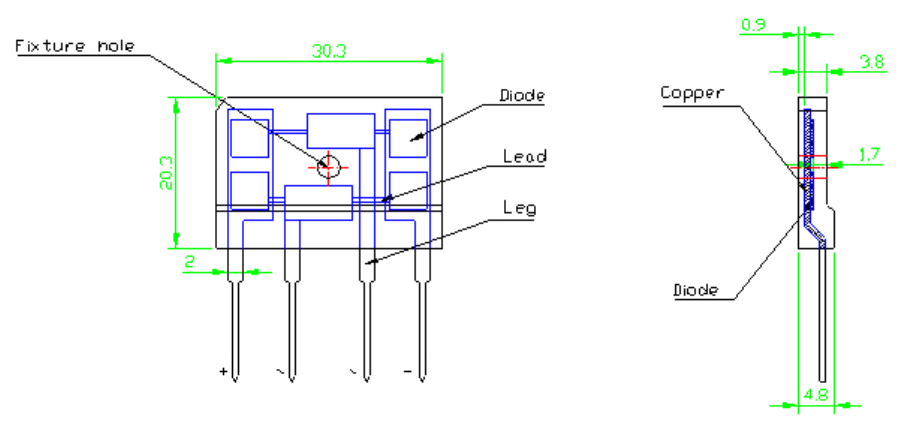

按照上图所给的尺寸为例，可以得到整流桥的正向散热面距热源的距离为1.7mm，背向散热面距热源的距离为0.9mm，由于整流桥的上下及左右外表面积很小，因此忽略其热量在这四个表面的散发，可以得到整流桥正面和背面的传热热阻为：
一个二极管的热阻为：
因为在同一时间内，整流桥内的四个二极管只有两个在同时进行工作，因此整流桥正面和背面的传热热阻应分别为两个二极管热阻的并联：
由于整流桥表面到周围空气间的散热为自然对流换热，所以整流桥的壳体表面的自然冷却热阻为：
综上所诉，可以得到整流桥通过壳体表面的结温和环境的热阻分别为：
那么计算总热阻为：
好了，本节我们暂时讲到这里，下节我们继续讲诉整流桥的引脚热阻计算方法。
