整流桥的作用以及工作的原理，应用范围是怎么样的呢？【ASEMI】
发布时间：2015-05-27 11:19 作者：ASEMI-小连 浏览： 次
摘要 : 元器件的型号和种类繁多，ASEMI旗下的单型号就多达300多种，为了方便客户选购，今天我们主要给大家讲解一下整流桥的作用原理，以及应用范围。
整流桥作为一个半导体元件，那么它对电路板有什么作用呢，具体工作原理又是怎么样的呢，它对电流电压又有什么变改或者改变？主要又应用到哪些产品上面去呢，下面我们将一一来介绍讲解！

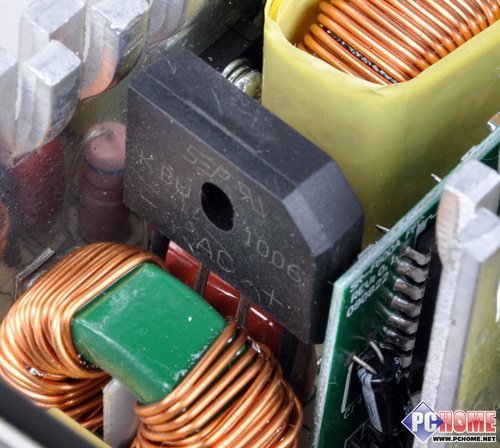

整流桥的作用及原理
整流桥，它的出现是因为我们所用到的所有硬件都只能使用直流电。在市电交流电进过滤波电路之后，就需要将交流变成直流电。将交流发电机产生的交流电变为直流电，以实现向用电设备供电和向蓄电池充电；限制蓄电池电流倒流回发电机，保护发电机不被逆电流烧坏。
整流桥的工作原理很简单：由半导体二级管组成的整流桥因为“单向导电性”和组成的“桥式电路”让交流电的正、负期间，分别走不同的路径，从而得到了方向恒定的直流电。
整流桥的应用
整流桥作为一种功率元器件，很广泛。应用于各种电源设备。
其内部主要是由四个二极管组成的桥路来实现把输入的交流电压转化为输出的直流电压。
在整流桥的每个工作周期内，同一时间只有两个二极管进行工作，通过二极管的单向导通功能，把交流电转换成单向的直流脉动电压。对一般常用的小功率整流桥（如：RECTRON SEMICONDUCTOR的RS2501M）进行解剖会发现，其内部的结构如图2所示，该全波整流桥采用塑料封装结构（大多数的小功率整流桥都是采用该封装形式）。桥内的四个主要发热元器件——二极管被分成两组分别放置在直流输出的引脚铜板上。在直流输出引脚铜板间有两块连接铜板，他们分别与输入引脚（交流输入导线）相连，形成我们在外观上看见的有四个对外连接引脚的全波整流桥。由于该系列整流桥都是采用塑料封装结构，在上述的二极管、引脚铜板、连接铜板以及连接导线的周围充满了作为绝缘、导热的骨架填充物质——环氧树脂。然而，环氧树脂的导热系数是比较低的（一般为0.35℃W/m，高为2.5℃W/m），因此整流桥的结--壳热阻一般都比较大（通常为1.0~10℃/W）。通常情况下，在元器件的相关参数表里，生产厂家都会提供该器件在自然冷却情况下的结—环境的热阻（Rja）和当元器件自带一散热器，通过散热器进行器件冷却的结--壳热阻（Rjc）。
整流桥的作用及原理
整流桥，它的出现是因为我们所用到的所有硬件都只能使用直流电。在市电交流电进过滤波电路之后，就需要将交流变成直流电。将交流发电机产生的交流电变为直流电，以实现向用电设备供电和向蓄电池充电；限制蓄电池电流倒流回发电机，保护发电机不被逆电流烧坏。
整流桥的工作原理很简单：由半导体二级管组成的整流桥因为“单向导电性”和组成的“桥式电路”让交流电的正、负期间，分别走不同的路径，从而得到了方向恒定的直流电。
整流桥的应用
整流桥作为一种功率元器件，很广泛。应用于各种电源设备。
其内部主要是由四个二极管组成的桥路来实现把输入的交流电压转化为输出的直流电压。
在整流桥的每个工作周期内，同一时间只有两个二极管进行工作，通过二极管的单向导通功能，把交流电转换成单向的直流脉动电压。对一般常用的小功率整流桥（如：RECTRON SEMICONDUCTOR的RS2501M）进行解剖会发现，其内部的结构如图2所示，该全波整流桥采用塑料封装结构（大多数的小功率整流桥都是采用该封装形式）。桥内的四个主要发热元器件——二极管被分成两组分别放置在直流输出的引脚铜板上。在直流输出引脚铜板间有两块连接铜板，他们分别与输入引脚（交流输入导线）相连，形成我们在外观上看见的有四个对外连接引脚的全波整流桥。由于该系列整流桥都是采用塑料封装结构，在上述的二极管、引脚铜板、连接铜板以及连接导线的周围充满了作为绝缘、导热的骨架填充物质——环氧树脂。然而，环氧树脂的导热系数是比较低的（一般为0.35℃W/m，高为2.5℃W/m），因此整流桥的结--壳热阻一般都比较大（通常为1.0~10℃/W）。通常情况下，在元器件的相关参数表里，生产厂家都会提供该器件在自然冷却情况下的结—环境的热阻（Rja）和当元器件自带一散热器，通过散热器进行器件冷却的结--壳热阻（Rjc）。
通过以上介绍，相信大家对整流桥的作用都有了新的认识。特别强调下，整流桥只起整流作用，将交流电转为直接电，不改变电流电压。
