【芯-专业知识】建筑物照明负荷与供电方式解析

一级负荷供电

　　一级负荷应有两个电源供电，当一个电源发生故障时，另一个电源可以照常供电。照明一级负荷与电力一级负荷应结合在一起考虑。如果一级负荷功率较大时，应采用两路高压供电；如果一级负荷功率不大，应优先从电力系统或从临近单位取得低压电源，也可采用应急发电机组。如果一级负荷仅为照明负荷时，宜采用蓄电池作备用电源。

　　对于一级负荷中的特别重要的负荷，除上述两个电源外，还必须增设应急电源。常用的应急电源有：独立于正常电源的发电组；供电网络中有效独立于正常电源的专门馈电线路；蓄电池。一级负荷照明电源供电方式如图1所示。

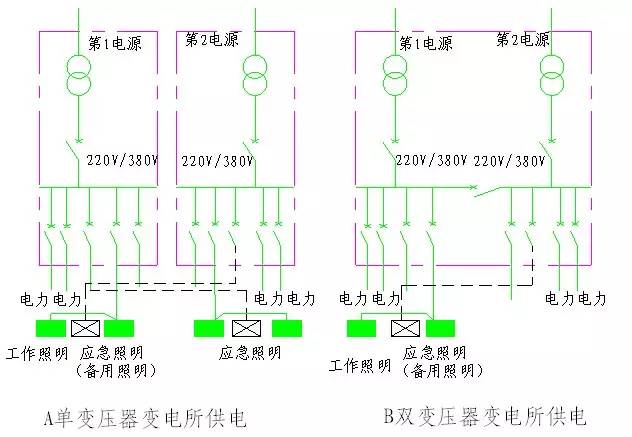

图1 一级负荷照明电源供电方式

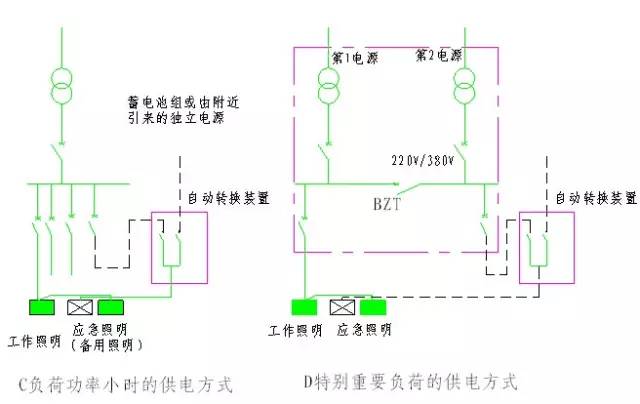

　　图1A中的电源来自两个单变压器变电所，并且两个变压器电源是互相独立的高压电源。图1B中的电源来自双变压器变电所，两台变压器的电源是独立的，设有网络开关。图1C中的照明负荷为单台变压器供电，应急照明电源引自蓄电池组、柴油发电机组或临近单位的低压电源。图1D是特别重要负荷的供电方式，它由两个独立电源的变压器供电，低压母线设联络开关可自动投入，工作照明与应急照明分别接在不同低压母线上，并应设第三独立电源。此电源可引自备用发电机组、在电网中有效地独立于正常电源的专门馈电线路或蓄电池。应急照明电源应能自动投入。

　　【重要提醒】

　　选择何种方式应根据中断供电时间确定。静态交流不间断电源装置适用于允许中断供电时间为毫秒级的供电；带有自动投入装置的对立于正常电源的专门馈电线路，适用于允许中断供电时间为1.5s以上的供电；快捷自起动的柴油机发电机组适用于允许中断供电时间为15s以上的供电。

二级负荷供电

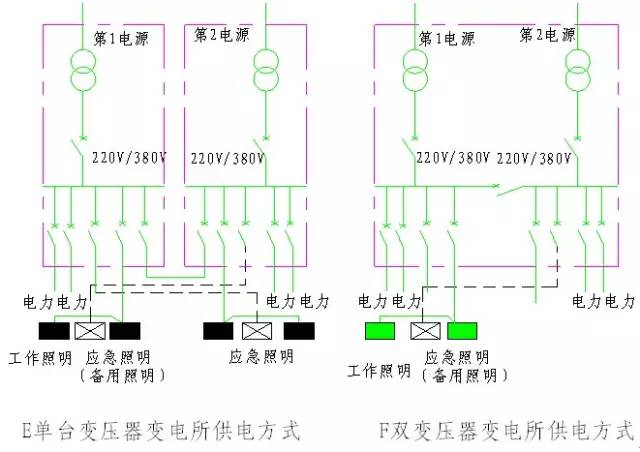

　　二级负荷供电的要求是：当电力变压器或线路发生故障时不致中断供电，或中断后能迅速恢复。与一级负荷供电的差别在于二级负荷的高压电源可以是一个电源，但应做到变压器和线路均有备份。二级照明负荷的供电方式如图2所示。

图2 二级照明负荷的供电方式

三级负荷供电

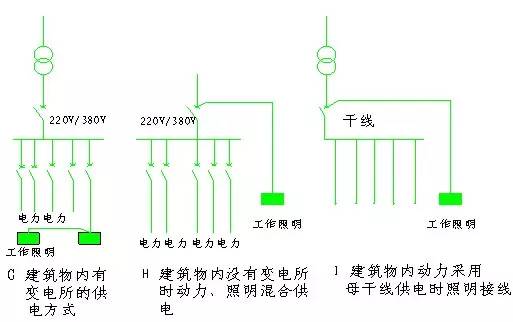

　　三级负荷属于一般负荷，对照明无特殊要求者可由单电源供电，动力和照明负荷功率较大时应分开供电，功率较小时可合并供电。建筑物内有变电所时，照明与动力由低压屏以放射形式供电；没有变电所的建筑物，动力与照明应在进户线出分开。三级负荷供电方式如图3所示。
