整流桥性能好坏检测法之指针式万用表检测法

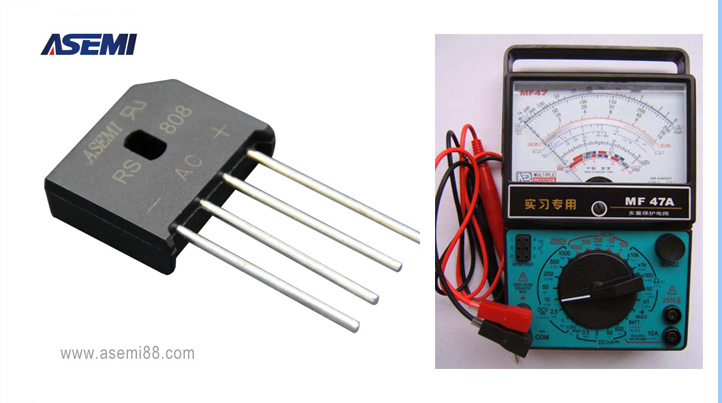

整流桥性能检测—指针式万用表

整流桥组件好坏的测试，可采用指针式万用表来检测。具体方法又分为3种，如下所示：

方法一：分别测量“+”极与两个“~”极、“-”极与两个“~”极之间各整流二极管的正、反向电阻（与普通二极管检测方法相同），如果检测到其中一只二极管的正、反向电阻值均为零或均为无穷大，则可判断该整流桥中的二极管已被击穿或漏电。

方法二：将万用表至置于“R×10K"档，测试两个“~”极之间的正、反像电阻值，正向时阻值均很大，否则说明整流桥组件中有一只或多只二极管已被击穿或漏电。

方法三：将万用表的量程开关拨至“R×1K"档，红表笔接“-”极，黑表笔接“+”极，如果此时测出的正向电阻值略比单只二极管正向电阻值大，则说明北侧整流桥组件正常；反之，若二者阻值比较接近，则说明整流桥组件中有一只或多只二极管已被击穿；若正向电阻值较大，且比两只二极管的正向电阻值大很多，则表明该整流桥组件中的二极管有正向电阻变大或开路的二极管。


通过以上3种方法的讲解，相信您对使用指针式万用表检测整流桥性能好坏有个大致的使用掌握，下节我们将介绍数字式万用表的检测方法。
