三相整流桥的作用整流桥有很多种，其中具有高耐压性能的有三相整流模块，你知道它的工作原理是怎样的吗?我们来从三相整流桥的作用下看看其工作原理。

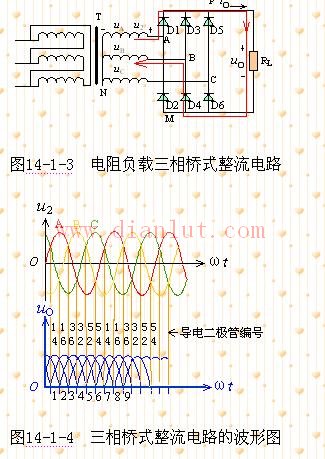

三相整流模块的工作原理如下图所示：

整流桥的工作电路状况先看时间段1：此时间段A相电位最高，B相电位最低，因此跨接在A相B相间的二极管D1、D4导电。电流从A相流出，经D1，负载电阻，D4，回到B相，见图14-1-3中红色箭头指示的路径。此段时间内其他四个二极管均承受反向电压而截止，因D4导通，B相电压最低，且加到D2、D6的阳极，故D2、D6截止；，因D1导通，A相电压最高，且加到D3、D5的阴极，故D3、D5截止。其余各段情况如下：
时间段2：此时间段A相电位最高，C相电位最低，因此跨接在A相C相间的二极管D1、D6导电。
时间段3：此时间段B相电位最高，C相电位最低，因此跨接在A相C相间的二极管D3、D6导电。
时间段4：此时间段B相电位最高，A相电位最低，因此跨接在B相A相间的二极管D3、D2导电。
时间段5：此时间段C相电位最高，A相电位最低，因此跨接在C相A相间的二极管D5、D2导电。
时间段6：此时间段C相电位最高，B相电位最低，因此跨接在C相B相间的二极管D5、D5导电。
时间段7：此时间段又变成A相电位最高，B相电位最低，因此跨接在A相B相间的二极管D1、D4导电。电路状态不断重复。
