整流桥电路图原理图该如何画?此文适合小白看

:2018-08-02 11:06 作者:ASEMI-建发

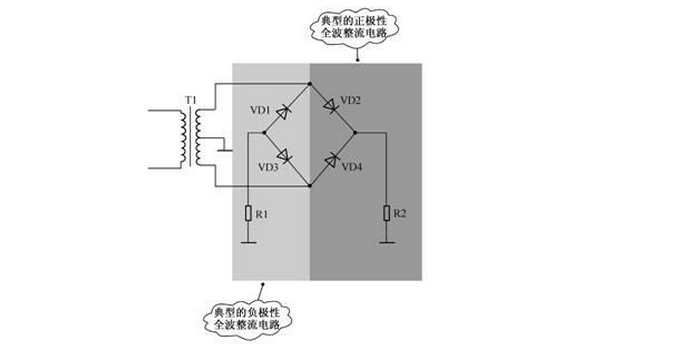

整流桥电路图原理电路分析方法 关于正、负极性全波整流电路分析方法说明下列2点:
(1)在确定了电路结构之后,电路分析方法和普通的全波整流电路一样,只是需要分
别分析两组不同极性全波整流电路,如果已经掌握了全波整流电路的工作原理,则只
需要确定两组全波整流电路的组成,而不必具体分析电路。 (2)确定整流电路输出
电压极性的方法是:两二极管负极相连的是正极性输出端(VD2和VD4连接端),两
二极管正极相连的是负极性输出端(VD1和VD3连接端)。

  由6支二极管构成的三相桥式整流电路,交流侧有控制主回路通断的接触器。

由6支晶闸管构成的三相桥式整流电路,晶闸管只用于控制通断不控制直流电压

的大小。



台湾ASEMI品牌12年专业专注高压整流桥领域,供应高品质性能高压整流桥,行

业新
旗帜业界新代表,台湾ASEMI高压整流桥,值得您点赞。
