【ASEMI-芯课堂】-整流桥电路图。如果把整流电路的结构作一些调整，可以得到一种

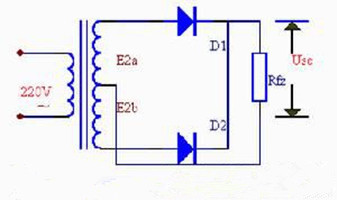

能充分利用电能的全波整流电路。下图是全波整流电路的电原理图。
全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间需要
引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电
压e2a 、e2b ，构成e2a 、D1、Rfz与e2b 、D2、Rfz ，两个通电回路。
全波整流电路的工作原理，可用上图所示的波形图说明。在0～π间内，e2a 对Dl为正
向电压，D1 导通，在Rfz 上得到上正下负的电压；e2b 对D2为反向电压，D2 不导通。
在π-2π时间内，e2b 对D2为正向电压，D2导通，在Rfz 上得到的仍然是上正下负的电压；
e2a 对D1为反向电压，D1 不导通。带平衡电抗器的双反星型可控整流电路带平衡电抗器
的双反星形可控整流电路是将整流变压器的两组二次绕组都接成星形，但两组接到晶闸管
的同名端相反；两组二次绕组的中性点通过平衡电控器LB连接在一起。
更多的整流桥电路图，关注强元芯ASEMI！
