如何判断肖特基二极管正负极？ASEMI手把手教您

如何判断肖特基二极管正负极

方法一：外表观察法

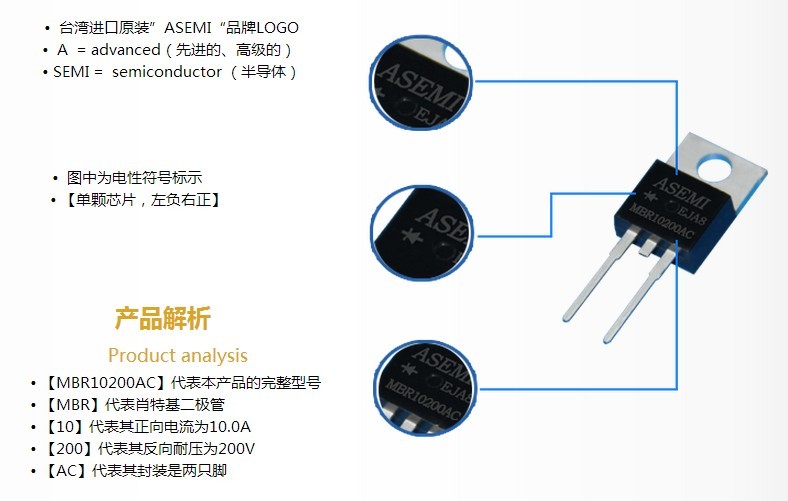

对于有线条的肖特基二极管在外观上就可以判断出其正负极，在管子上有

一道白线或者是灰线的一端为负极,ASEMI品牌的肖特基二极管（单颗芯片）则

是左负右正。如图：

方法二：万能表测试法

在肖特基二极管正负极用外观看不出来的情况下，我们将分为二端型肖特基二

极管和三端型肖特基二极管来分别测量。

若为二端型肖特基二极管则可以用万用表R×1档来测量。在正常情况下，如果

正向电阻值为2.5~3.5Ω,反向电阻值为无穷大，则黑笔为正极，红笔为负极。若测

得正、反电阻值均为无穷大或均接近0,则说明该二极管可能已开路或击穿损坏。或

者将档位开关拨到二极管档,用两只表笔分别去接触两只管脚,以有数值显示的那次

为准,如果显示在0.1-0.5V之间的时候，则红表笔为正极,黑表笔为负极。如果数值

为0时说明二极管已短路损坏,如果交换表笔测试两次显示无穷大，表明二极管已经

开路损坏。

若是三端型肖特基二极管需先测出其公共端,再判别出该二极管为共阴对管，

还是共阳对管，最后再分别测量两个二极管的正、反向电阻值或者电压，其方法

与二端肖特基二极管相同。

现在您是否对如何判断肖特基二极管正负极有所了解了呢？如果您还有其他

问题也可以通过以下方式来联系我们，ASEMI将会为您详细解答。

我们的企业QQ：800023533，或致电以下联系方式：
24小时客户服务热线：400-9929-667；
