肖特基二极管封装—ASEMI工程师教学时间

导读：肖特基二极管分为有引线和表面安装(贴片式)两种封装形式。采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使用。


肖特基二极管封装

肖特基二极管分为有引线和表面安装(贴片式)两种封装形式。采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使用。

它有单管式和对管(双二极管)式两种封装形式。肖特基对管又有共阴(两管的负极相连)、共阳(两管的正极相连)和串联(一只二极管的正极接另一只二极管的负极)三种管脚引出方式。

采用表面封装的肖特基二极管有单管型、双管型和三管型等多种封装形式，有A~19种管脚引出方式。



常用的肖特基二极管封装

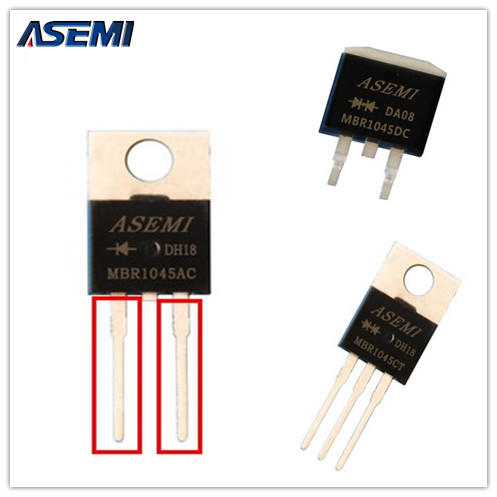

通过型号识别封装外形：

MBR1045AC:TO-220AC,单芯片，两引脚，直插；

MBR1045CT:TO-220AB,双芯片，三引脚，型号后缀带CT，直插；

MBR1045CD:TO-263（D2PAK），贴片；
