五脚整流桥接法，三相整流桥接法！【ASEMI半导体】

五脚整流桥接法 三相整流桥

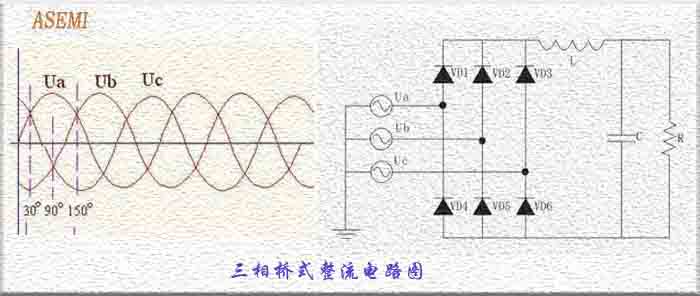

三相整流桥是工业用电器必*备的整流器件，它的设计原理是集成了6颗整流二极管

芯片的三相桥式整流电路。那么它的电路图画法是：由三路电路并联，每路两颗芯片串

联并由两颗芯片中间接入旁路作为三相三端输入，三组电路统一输出端等电位连接为该

三相整流桥的正极，三组电路统一输入端等电位连接为该三相整流桥的负极，具体电路

图如下所示。

三相整流桥工作的时候由电位最高一项出流入并由电位最低一相流出,具体方式如

下：当三相0-30°的时候，UC相电位最高,UB相电位最低,此时电流由UC输入经VD3、VD5

回到UB相；当三相30-90°的时候,UA相电位最高，UB相电位最低，此时电流由UA输入经

VD1、VD5回到UB相；当三相90-150°的时候，UA相电位最高，UC相电位最低，此时电流

由UA输入经VD1、VD6回到UC相；三相150-180°区间电位与0-30°区间相等,正半周每相

60°，三相180°。当负半周时则顺序颠倒，轮流交替工作。

上述就是三相整流桥电路图的介绍,台湾ASEMI品牌12年专业专注整流桥领域，供应高

品质性能全系列整流桥产品,行业新旗帜业界新代表。台湾ASEMI工程详解三相整流桥电路

图画法与工作原理，值得您点赞。
