二极管整流桥电路图是一种很简单的整流电路，那么您知道它的工作原理吗？快来看
看二极管整流桥电路图中二极管是如何整流的。ASEMI专业工程师的分享。
二极管整流桥电路图由电源变压器B 、整流二极管D 和负载电阻Rfz ，组成。变压器把市
电电压（多为220伏）变换为所需要的交变电压e2 ，D 再把交流电变换为脉动直流电。

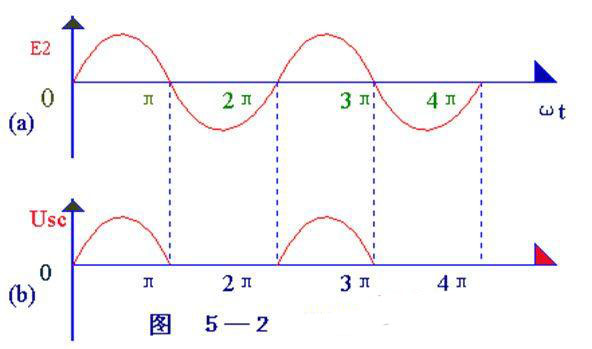

下面从图5-2的波形图上看着二极管是怎样整流的。
变压器砍级电压e2 ，是一个方向和大小都随时间变化的正弦波电压，它的波形如图5-2（a）所示。在0～K时间内，e2 为正半周即变压器上端为正下端为负。此时二极管承受正向电压面导通，e2 通过它加在负载电阻Rfz上，在π～2π 时间内，e2 为负半周，变压器次级下端为正，上端为负。这时D 承受反向电压，不导通，Rfz，上无电压。在π～2π 时间内，重复0～π 时间的过程，而在3π～4π时间内，又重复π～2π 时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图5-2（b）所示，达到了整流的目的，但是，负载电压Usc 。以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。
这种除去半周、图下半周的整流方法，叫半波整流。不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2 ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。
