被万人点赞的 肖特基二极管检测方法？【ASEMI工程学堂】

万用表二极管档位检测肖特基二极管通断状态


工程上有时需要通过判断元器件的好坏来排查电路问题。由于肖特基二极管具有

单向导通的特性，于是结合这个特性我们可以用万用表二极管档位来直接测试通断状态

。下面，我们就来看看具体测试步骤与方法。

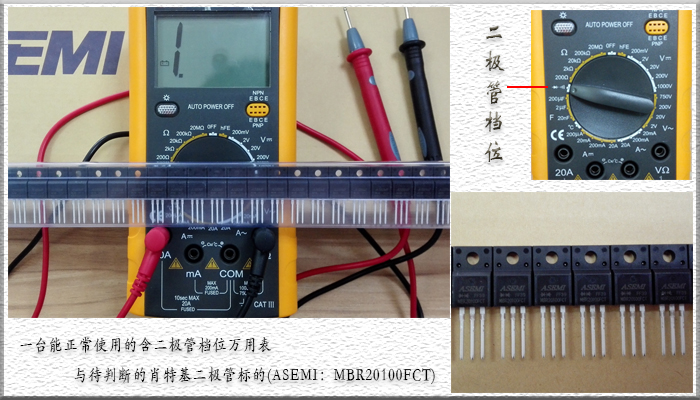

检测工具与对象:一台能正常使用的含二极管档位万用表与待判断的肖特基二极管标的

(为方便讲述，我们这里举例ASEMI品牌MBR20100FCT)。

测试条件设定：万用表打到二极管专用档位，红笔万用表正极，黑笔万用表负极。

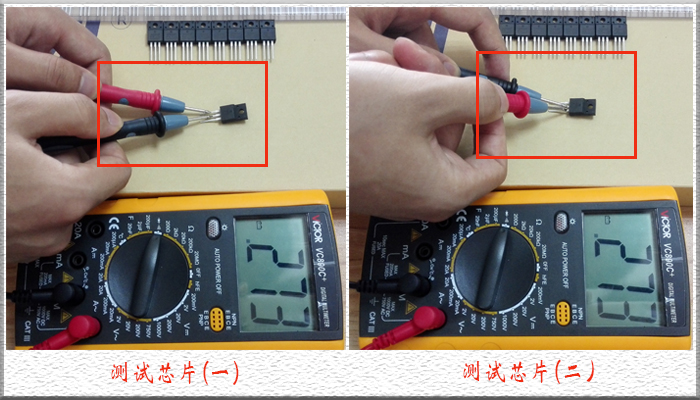

检测方法与步骤：第一步红笔接肖特基二极管正极,黑笔接其负极，此步骤是检测该二

极管处于正向导通的工作状态；第二步交换测试顺序，红笔接肖特基二极管负极，黑笔

接正极，此步骤是检测二极管处于反向截止的工作状态。

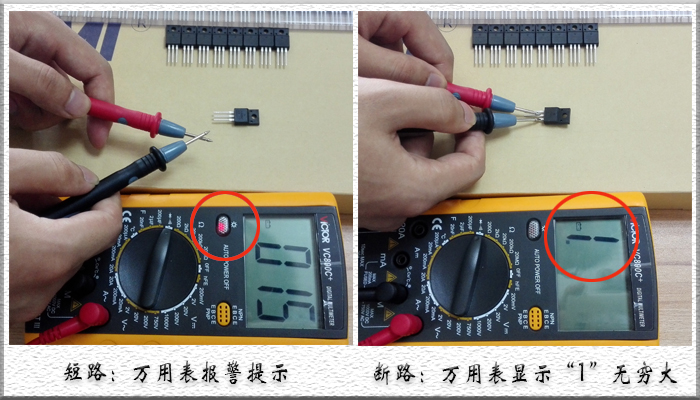

检测结果总结：第一步测试正向状态时,如果肖特基二极管在正常工作状态下，则万用

表无异常提示。若管子存在短路现象如同一根导线，则万用表会发出警报提示，若万用

表示数显示无穷大，则说明该二极管处于断路状态；第二步测试反向状态时，正常工作

下万用表示数应显示为无穷大，若管子存在短路现象，那么万用表也会发生警报提示。

以上就是利用万用表二极管档位，直接检测肖特基二极管通断情况的方法，台湾

ASEMI品牌12年专业专注肖特基二极管领域,供应高品质性能全系列肖特基二极管，行业

新旗帜业界新代表，台湾ASEMI肖特基二极管检测方法，值得您点赞。
