整流桥判断整流桥好坏方法有哪些？ASEMI工程为您详解

判断整流桥好坏

可以通过极性的判别

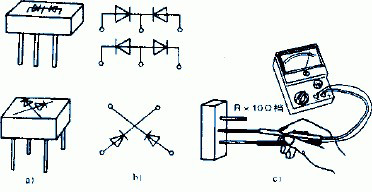

1)外观判别法。全桥由四只二极管组成,有四个引脚。两只二极管负极的连接

点是全桥直流输出端的“正极”,两只二极管正极的连接点是全桥直流输出端的“

负极”。大多数的整流全桥上,均标注有“+”、“-”、“~”符号.(其中“+”为

整流后输出电压的正极,“-”为输出电压的负极,“~”为交流电压输入端)很容易

确定出各电极。


2)万用表检测法。如果组件的正、负极性标记已模糊不清,也可采用万用表对

其进行检测。检测时,将万用表置“R×1k”挡,黑表笔接全桥组件的某个引脚,用

红表笔分别测量其余三个引脚,如果测得的阻值都为无*穷大,则此黑表笔所接的引

脚为全桥组件的直流输出正极;如果测得的阻值均在4~l0kΩ范围内,则此时黑表所

接的引脚为全桥组件直流输出负极,而其余的两个引脚则是全桥组件的交流输入引

脚。
