整流桥的工作原理

摘要:整流桥在电路中常常起到整流的作用。电子系统的正常运行离不开稳定的电源，除了在某些特定的场合下采用太阳能电池或者化学电池之外，多数电路的直流电是由电网的交流电转换来的。这个时候，整流桥就起到了最重要的作用。

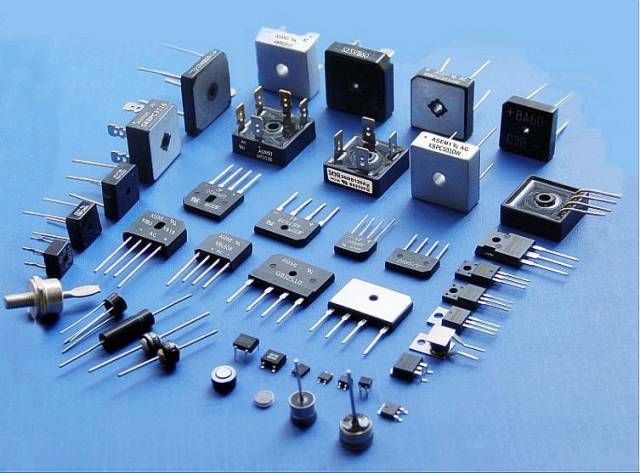

整流桥当中的整流，是一个术语。它通过二极管的单向导通原理来完成工作，简单点说，二极管是单向的，它是正向导通和反向截止。也就是说，二极管只允许它的正极进正电和负极进负电。二极管只允许电流单向通过，所以将其接入交流电路时，它能使电路中的电流只按单向流动，即所谓“整流”。这其中，用两只二极管的是半波整流桥，四只的是全波整流桥。

我们接下来看一下直流电源的组成以及各处电压波形的电路图：

图中的各组成部分功能解释

1.整流电路：利用具有单向导电性能的整流桥，也可以称作整流桥堆。把电路中方向和大小都变化的50HZ的交流电变换成方向不变但大小仍然有脉动的直流电。

2.滤波电路：利用储能元件电容器C两端的电压不能突变的性质，把电容C与整流电路的负载RL并联，就可以将整流电路输出中的交流成分大部分加以滤除，从而得到比较平滑的直流电。在小功率整流电路中，经常使用的是电容滤波。

3.电源变压器：将电网交流电压变换成符合需要的交流电压，此交流电压经过整流后可获得电子设备所需的直流电压。

4.稳压电路：当电网电压或者负载电流发生变化时，滤波电路输出的直流电压的幅值也将随之变化，因此，稳压电路的作用是使整流滤波后的直流电压稳定下来。

整流桥，是利用二极管的单向导电性组成整流电路，将交流变为单向直流。为方便分析整流电路，我们将整流桥当作是理想元件，也就是假设整流桥的正向导通电阻为零，反向电阻无穷大。当然，实际工作中，整流桥当中的二极管是存在一定内阻的，整流后所得的波形，其输出幅度会减少0.6V-1V，当整流电路输入电压大的时候，这部分压降可以忽略，但输入电压小的时候（例如输入3V，输出只有2V），则需要考虑二极管的压降影响。
