桥式整流电路的工作原理介绍

整流桥，就是将桥式整流的四个二极管封装在一起，
只引出四个引脚。四个引脚中，两个直流输出端标有+或-，两个交流输入端有～标记。

桥式整流是对二极管半波整流的一种改进。

半波整流利用二极管单向导通特性，在输入为标准正弦波的情况下，输出获得正弦波的正半部分，负
半部分则损失掉。如下图所示：

桥式整流器利用四个二极管，两两对接。输入正弦波的正半部分是两只管导通，得到正的输出；输入正
弦波的负半部分时，另两只管导通，由于这两只管是反接的，所以输出还是得到正弦波的正半部分。
桥式整流器对输入正弦波的利用效率比半波整流高一倍。
桥式整流是交流电转换成直流电的第一个步骤

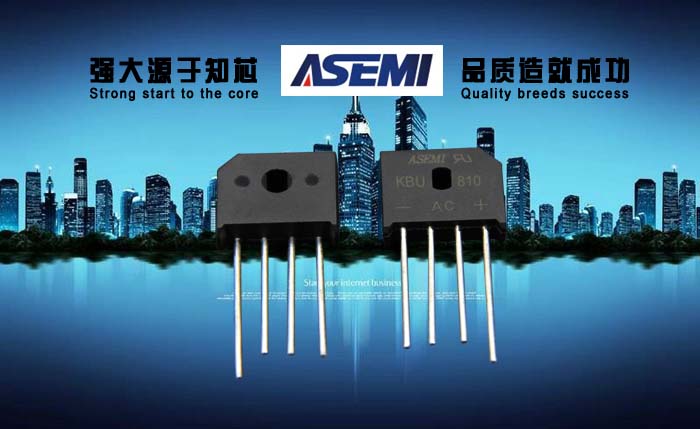

桥式整流器是由多只整流二极管作桥式连接，外用绝缘塑料封装而成，大功率桥式整流器在绝缘层外添加
金属壳包封，增强散热。桥式整流器品种多，性能优良，整流效率高，稳定性好，最大整流电流从0.5A到
50A，最高反向峰值电压从50V到1000V。



整流这一个术语它是通过二极管的单向导通原理来完成工作的通俗的来说二极管它是正向导通和反向截
止也就是说二极管只允许它的正极进正电和负极进负电。二极管只允许电流单向通过所以将其接入交流
电路时它能使电路中的电流只按单向流动即所谓“整流”用两只管是半波整流四只是全波整流。
