整流桥全桥整流中心抽头式详解，整流桥产品知识全解之全桥整流详解（下篇）

全桥整流有中心抽头式与桥式全波整流，在上篇，已为大家详细讲解了桥式全波整流，使用只有一组输出线圈，则需要使用四个二极体才能做全波整流。未做滤波时的平均Vdc=0.636Vm，频率提高了原来AC频率的2倍。全波整流输出电压的有效值约为0.707Vm（最大值）。那接下来就为大家讲解一下全波整流的中心抽头式。

整流桥全桥整流之中心抽头式

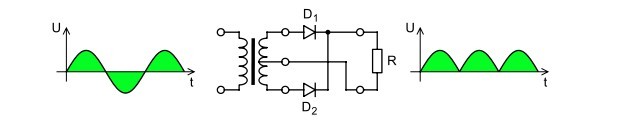

全波整流的中心抽头式整流，是对於单相交流电来说， 若变压器是中心抽头型的，两个背对背的二极体（指阴极接阴极，或阳极接阳极）便可组成全波整流。 未做滤波时的平均 Vdc=0.636Vm，频率为原来频率2倍。每个二极体PIV值2Vm。 但与前述的桥式整流相比，全波整流需要两倍的变压器次级绕组，因此现今少用，但早期真空管年代较为常用。

通过以上的讲解，您学会如何辨别全波整流中的中心抽头式和桥式整流了吗了吗？赶紧拿起你手中的整流桥试试吧~
