ASEMI进口整流桥电路图专业分享

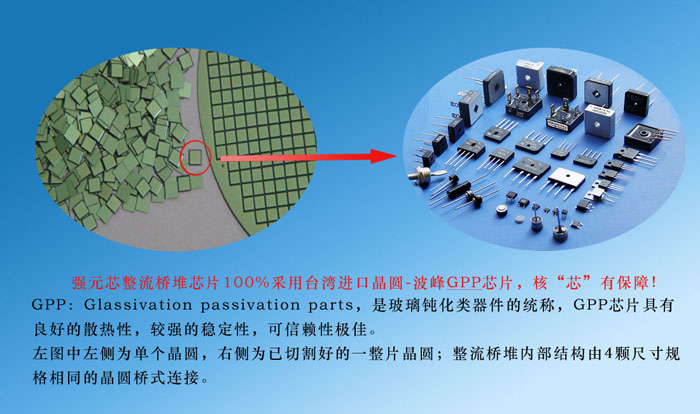

ASEMI相信，品质决定生存！细节决定成败！因此，ASEMI整流桥全部采用原装的优*大芯片，就是要打造行业的整流桥品牌，成为行业榜样！

市面上销售有多种多样的整流桥，也不乏进口整流桥品牌，但为什么在芸芸整流桥品牌中就是选择ASEMI呢？如果无法从产品的外观判断出进*整流桥与一般整流桥的差别，你就应该来看看电路图和原理设计上的差别。

首先桥式整流电路如左图所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。由电源变压器、四只整流二极管D1~4 和负载电阻RL组成。四只整流二极管接成电桥形式，故称桥式整流。



左图为 桥式整流电路图；右图为桥式整流电路的工作原理

在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压；
在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压；



这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即
UL = 0.9U2 　　　　　　
IL = 0.9U2／RL　　　
流过每个二极管的平均电流为
ID = IL／2 = 0.45 U2／RL
每个二极管所承受的最高反向电压为

目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。
桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。在半导体器件发展快，成本较低的现状，此缺点并不突出，但选择大芯片的ASEMI整流桥性能比普通国产整流桥好。好品质，谁用谁知道！

ASEMI官方24小时 技术咨询服务热线：400-9929-667；

如果您对采购ASEMI品牌元器件有意向，请联系我们的企业QQ咨询：800023533。

售后与客服请致电，市场部电话：0755-82812525

销售一部 ：0755-66883103

销售二部 ：0755-66883105

销售三部 ：0755-66883108

公司传真 ：0755-66883107
