找到了专业的强元芯ASEMI，你还怕学不会整流桥的接线方法？

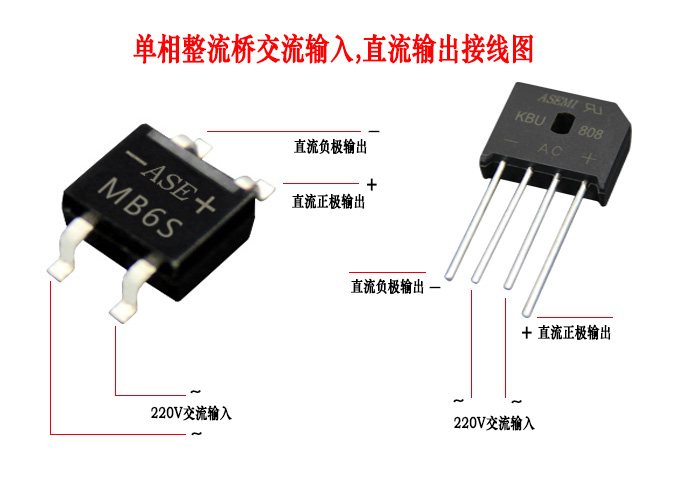

图中可以看出单相整流桥的接线图，在整流桥的四个脚当中，带“+、—”符号的为直流输出，后端接电路负载，而带“~”符号或者是不带符号的另外两只脚为交流输入，接交流电源。

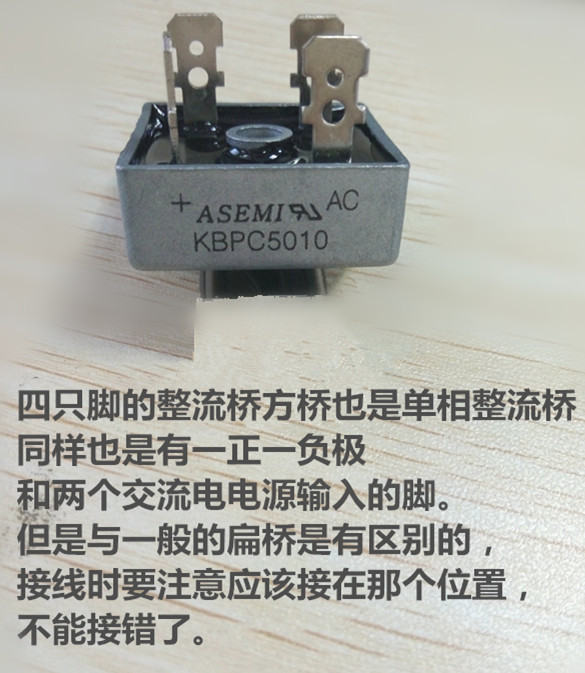

还有一种单相整流桥接线比较麻烦，现在单独说明一下：

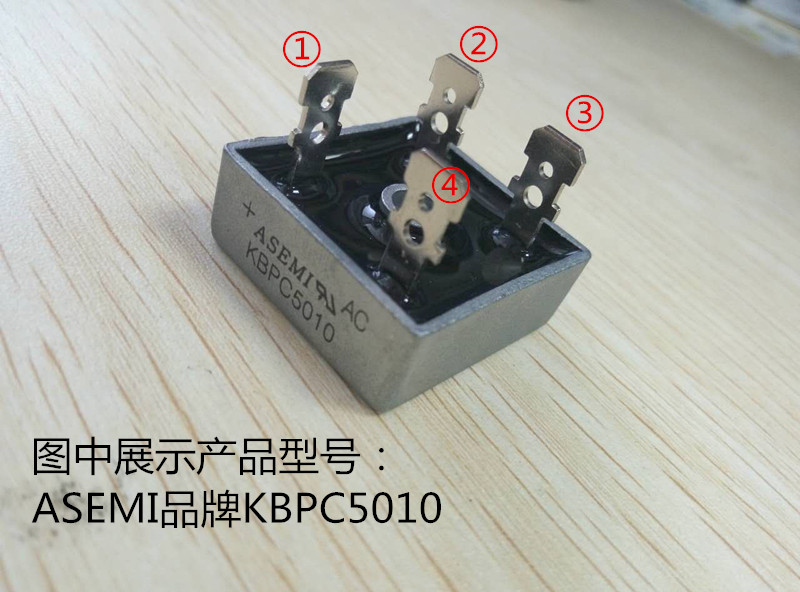

从上面两个图，可以看到有三只脚为平行平面，只有一只脚是垂直的。图中①对应着“+”符号，因此①脚为正极；与①为对角线的③脚就是负极。余下的②和④符号标明“AC”或者“~”就是交流标识，接入的是交流点，这两个脚接入电源。

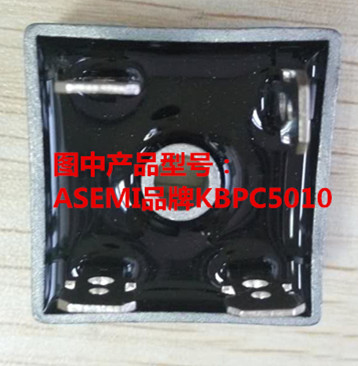

现在看这张产品的俯视图测试一下。



如果你不看前面的图片，你会判断整流桥的正负极，知道如何接线了吗？

2、三相整流桥接线图：

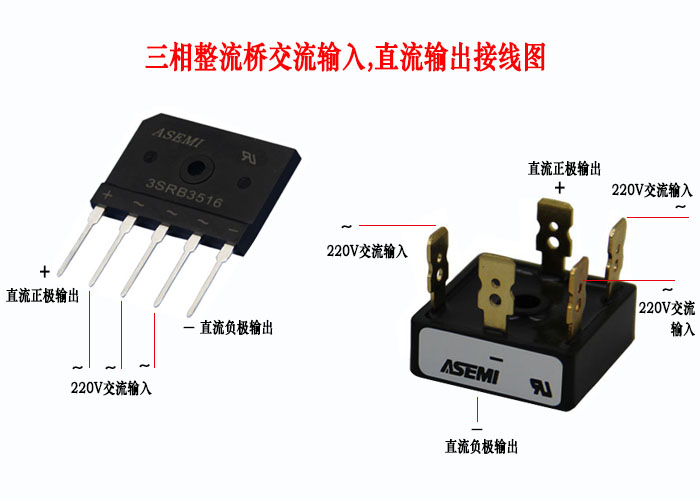

学会了单相整流桥方桥的接线方法，再来看三相整流桥接线就会容易理解了。下图是三相整流桥接线方法示意图：

如三相整流桥的接线图所示，在整流桥的五个脚当中，带“+、—”符号的为直流输出，后端接电路负载，而带“~”符号或者是不带符号的另外两只脚为交流输入，接交流电源。上述所讲的整流桥接线的方法你都get到了吗？
