ASEMI常用方桥整流桥接法图片和整流桥电路图分析！这篇文章看得值！

哪里有常用的方桥整流桥接法图片和整流桥电路图分析？ASEMI专业分享，实物拍摄，这篇文章看得值！之前，我们已经为大家讲解了整流桥当中关于圆桥和贴片桥堆和扁桥整流桥接法图片和正负极方向确认。本节我们继续讲述方桥桥堆。

方桥桥堆是整流桥中常见的一个系列，并且电流多数偏大，普遍都在10A以上。看下下图您能看到，方桥的桥堆都有一个特征，就是本体上会标示一个“+”和一个“AC”，没有“-”极。标有“+”的那个引脚顾名思义就是正极，“AC”指的是输入交流端，负极则在正极引脚的对角方向，同样的在AC对角的引脚则是另一个交流。

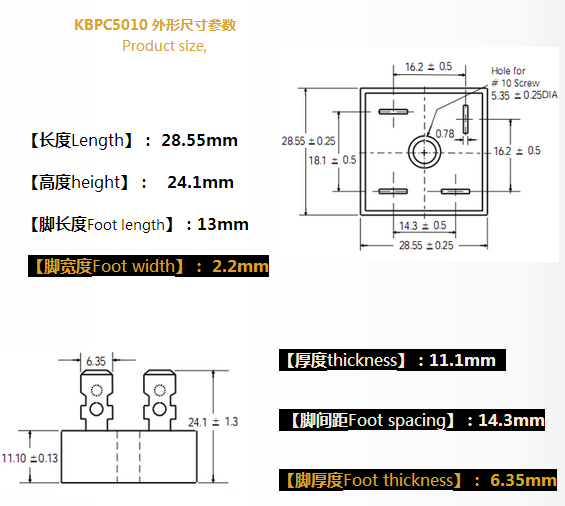

这款整流桥的具体参数是?

KBPC5010是属于一款比较常用的大功率单相整流桥，为台湾ASEMI品牌的单相整流方桥，主要参数规格：50A1000V；芯片采用台湾进口玻峰GPP镀金工艺芯片，台湾健鼎一体化设备测试线，减少人工操作环节，同时检测Vb、Io、If、Vf、Ir等12个指数经过6道检测，更是打破业界测试标准，将漏电流有5uA加严到2uA以内；正向压降Vf由1.05V加严到0.98V即单颗管芯VF控制在0.49V以内；生产的产品均符合欧盟REACH法规；铅、镉、汞、六价铬以及多溴联苯多溴联苯醚等含量均符合欧盟RoHS指令，12年出口台湾及欧盟保障。确定每一颗产品出厂都合格，稳定性、一致性强。正向电压为1.05V；芯片尺寸大小180MIL；浪涌电流Ifsm：500A；漏电流为500uA；工作温度：-55℃～+150℃；恢复时间(Trr)：500ns；共有4条引线。

那么本文关于方桥的正负极辨识和接线方法，以及整流桥电路图分析已经都给大家介绍清楚了。还有什么不懂的，可以多关注ASEMI官网：http://www.asemi88.com

ASEMI官方24小时 技术咨询服务热线：400-9929-667；

如果您对采购ASEMI品牌元器件有意向，请联系我们的企业QQ咨询：800023533。

售后与客服请致电，市场部电话：0755-82812525

销售一部 ：0755-66883103

销售二部 ：0755-66883105

销售三部 ：0755-66883108

公司传真 ：0755-66883107
