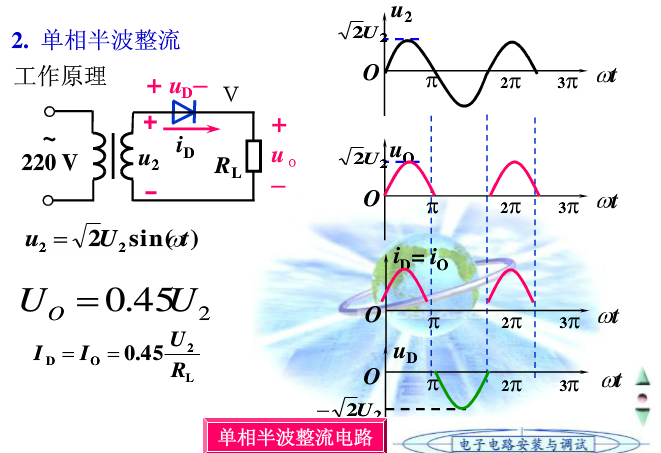

半波整流桥电路图定义半波整流，了解基础定义是学习看半波整流桥的基础。

半波整流是一种利用二极管的单向导通特性来进行整流的常见电路，除去半周、图下半周的整流方法，叫半波整流。

半波整流桥电路图是利用二极管的单向导通性进行整流的很常用的电路，常用来将交流电转变为直流电。单相整流桥电路的工作原理如下：E2为正半周时，对D1、D3加正向电压，D1、D3导通；对D2、D4加反向电压，D2、D4截止。电路中构成E2、D1、Rfz、D3通电回路，在Rfz上形成上正下负的半波整流电压，E2为负半周时，对D2、D4加正向电压，D2、D4导通；对D1、D3加反向电压，D1、D3截止。电路中构成E2、D2、Rfz、D4通电回路，同样在Rfz上形成上正下负的另外半波的整流电压。如此重复下去，结果在Rfz上便得到全波整流电压。其波形图和全波整流波形图是一样的。从图中还不难看出，桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值，比全波整流电路小一半。
