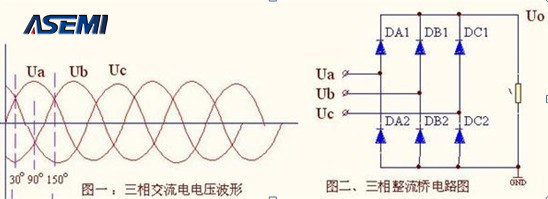

下面对三相桥式整流器电路进行分析： 【见下图】该电路工作特点为：任意时刻下的整流电流是由3相电中最高电位的一相连接的二极管流出，经负载流R向电位最低的一相连接的二极管流回该电源。
如图一中：ωt=0时，Ua=0，Ub=-√3/2•Um，Uc=+√3/2•Um，此时电流由Uc经二极管DC1流经负载R，再由DB2流回Ub。在0~30度内，Uc电位最高，Ub点位最低，故在这段时间内始终是DC1、DB2二只二极管导通，在30~90度之间，Ua电位最高，Ub点位最低，故在这段时间内始终是DA1、DB2二只二极管导通，在90~150度之间，Ua电位最高，Uc点位最低，故在这段时间内始终是DA1、DC2二只二极管导通……，即每时每刻该电路上面的3只二极管中正极电位最高的一只导通，流经电阻R，再由下面的3只二极管中负极电位最低的二极管，流回对应电源。
由上面分析得知：该电路每时每刻该都是俩俩二极管串接导通，其电流与负载电流相同，但负载的电流是连续的，而二极管是分3组循环导通，故选择二极管的电流（平均电流值）应为负载电流的1/3，如整流二极管电流为100A，该电路最大输出容许电流为300A.
三相整流桥品牌怎么选?
台湾ASEMI品牌12年专业专注高压整流桥领域,供应高品质性能高压整流桥，行业新旗帜业界新代表。采用原装进口大芯片的ASEMI整流桥也为稳定持久环保低能耗的品质要求做了充分的保证，销售生产12年，ASEMI一直保持者“零炸机”的记录，因此，有越来越多的客户选择ASEMI，信任ASEMI，也认同我们的服务，觉得买到了这样品质的ASEMI整流桥就是赚到了。
台湾ASEMI品牌12年专业专注高压整流桥领域,供应高品质性能高压整流桥，行业新旗帜业界新代表，台湾ASEMI高压整流桥，值得您点赞。
