KBPC2510 芯选择 芯制造 带你走进芯世界

KBPC2510是整流方桥的一种型号。我们今天就来了解下产品的芯片。芯选择 ，芯制造 ，带你走进芯世界。、整流桥桥堆作为一种功率元器件，非常广泛，其内部主要是由四个二极管组成的桥路来实现把输入的交流电压转化为输出的直流电压。

以KBPC2510为代表的单相整流桥方桥桥堆，在每个工作周期内，同一时间只有两个二极管进行工作，通过二极管的单向导通功能，把交流电转换成单向的直流脉动电压。如果对一般常用的小功率桥堆进行解剖会发现，虽然采用塑料封装结构，而桥内的四个主要发热元器件--二极管被分成两组分别放置在直流输出的引脚铜板上。在直流输出引脚铜板间有两块连接铜板，他们分别与输入引脚（交流输入导线）相连，形成我们在外观上看见的有四个对外连接引脚的全波桥堆。一般来说现在大多数电路采用高压整流方式居多。

下面我们介绍下高压整流桥的电路接法：整流桥前端是交流220V输入，进入整流桥AC交流端,由正极直流输出连接负载用电器正极，经负载用电器负极连接整流桥负极形成回路，完成整个电源整流的路径。由于KBPC2510这款整流桥桥堆采用的是塑料封装结构，在上述的二极管、引脚铜板、连接铜板以及连接导线的周围充满了作为绝缘、导热的骨架填充物质--环氧树脂。然而，环氧树脂的导热系数是比较低的（一般为0.35℃W/m，最高为2.5℃W/m），因此桥堆的结--壳热阻一般都比较大（通常为1.0~10℃/W）

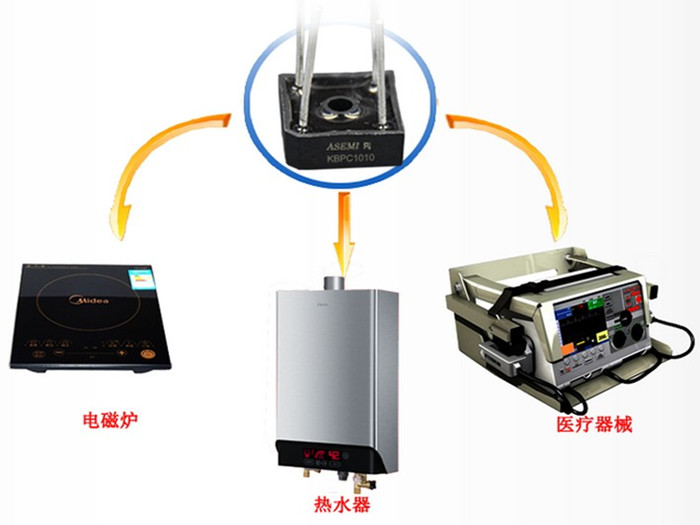

KBPC2510应用于开关电源，电源适配器，LED灯源电路，充电器，冰箱 空调机，电视机，家用电器及小电器等相关产品，车用整流，机电设备等各种电源设备。欢迎致电咨询整流桥的相关信息。
