三相整流桥电路图工作原理－ASEMI工程为您详解

三相整流桥电路图原理

全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间

需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反

当功率进一步增加或由于其他原因要求多相整流时，三相整流电路就被提了出来

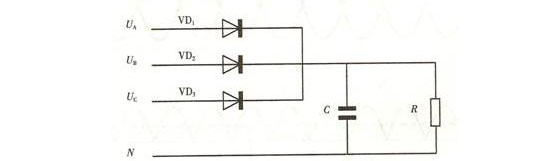

图1所示就是三相半波整流电路原理图。在这个电路中,三相中的每一相都和单独形成

了半波整流电路，其整流出的三个电压半波在时间上依次相差叠加，并且整流输出波

形不过点，其最低点电压。



并且在一个周期中有三个宽度为120度的整流半波。因此它的滤波电容器的容量

可以比单相半波整流和单相全波整流时的电容量都小。



三相桥式（全波）整流滤波

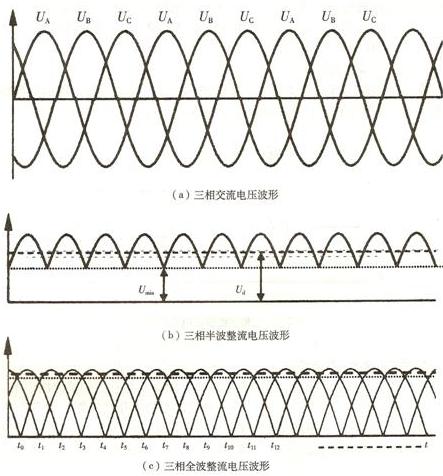

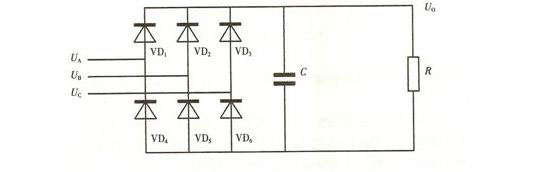

图2所示是三相桥式全波整流电路原理图。图3是它们的整流波形图。图3（a）

是三相交流电压波形；图3（b）是三相半波整流电压波形图；图3（C）是三相全波

整流电压波形图。在输出波形图中，N粗平直虚线是整流滤波后的平均输出电压值，

虚线以下和各正弦波的交点以上（细虚线以上）的小脉动波是整流后未经滤波的输

出电压波形。
