单相半波整流电路图和各电路的特点，ASEMI工程师全方位总结

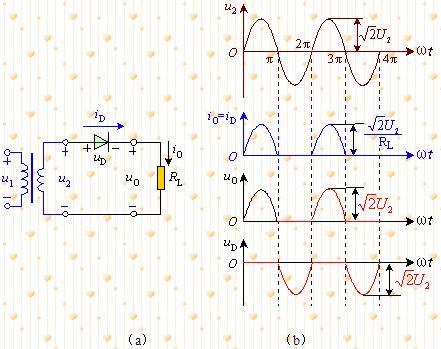

单相半波整流桥电路图

利用二极管的单向导电性，在变压器副边电压U2为正的半个周期内，二极管正向偏置，处于导通状态，负载RL上
得到半个周期的直流脉动电压和电流；而在U2为负的半个周期内，二极管反向偏置，处于关断状态，电流基本上
等于零.由于二极管的单向导电作用，将变压器副边的交流电压变换成为负载 两端的单向脉动电压，达到整流目的，
其波形如图1。因为这种电路只在交流电压的半个周期内才有电流流过负载，所以称为单相半波整流电路。

单相半波、全波及桥式整流桥电路的特点

单相半波整流电路的特点：
(1)电路简单，使用器件少。
(2)无滤波电路时，整流电压的直流分量较小，Vo=0.45V2
(3)整流电压的脉动较大。
(4)变压器的利用率低。

单相全波整流电路的特点：
(1)使用的整流器件较半波整流时多一倍。
(2)整流电压脉动较小，比半波整流小一半。无滤波电路时的输出电压Vo=0.9V2。
(3)变压器的利用率比半波整流时高。
(4)变压器二次绕组需中心抽头。
(5)整流器件所承受的反向电压较高。

单相桥式整流电路的特点：
(1)使用的整流器件较全波整流时多一倍。
(2)整流电压脉动与全波整流相同。
(3)每个器件所承受的反向电压为电源电压峰值，即 。
(4)变压器利用率较全波整流电路高
