采购整流桥*先就要了解参数信息，在众多关于整流桥的图片中你能了解到你想要的信息吗？你知道怎么看集成整流桥图片吗？下面咱们跟专业的ASEMI工程师学学怎么看集成整流桥图片吧！只有有了具体准确的参数，电路设计、上机操作才能完成。

首先，整流桥有哪些参数呢？这些参数要从哪里看？在众多的参数信息中，哪些参数信息是在电路设计或者上机操作时*需要注意的呢？

在介绍整流桥参数之前，首先选择ASEMI品牌整流桥GBJ3510作为样本示例。作为强元芯ASEMI的优势型号——GBJ3510，是电磁炉等中小型家电的常用型号，经常有客户询问此产品的参数和规格。下面就通过介绍GBJ3510这款产品，进而介绍整流桥的具体参数有哪些。整流桥GBJ3510正向整流电流35A，反向耐压1000V，是2.5KW，3.5KW电磁炉中常用的型号，其参数如下图所示：

如上图所示，GBJ3510的参数信息已经十分完整地展示出来了。自上而下，参数信息依次是：
①*大反向峰值耐压：1000V
②*大电压有效值（*大输入电压均方根）：700V
③*大直流反向耐压：1000V
④*大正向整流：35A
⑤正向峰值浪涌电流：350A
⑥融合评级（专业研究计算）
⑦典型热阻元素个值（专业研究计算）
⑧PN结结温
⑨饱和正向压降
⑩反向泄漏电流（数值越小，损耗越小）

这么多的信息到底应该看哪一个呢？

整流桥的电性参数主要有2个：电流和电压，如GBJ3510，就表示*大电流只能允许35A，*高电压为1000V，前面的表示电流，后面的表示电压。如果超过这个参数整流桥就有可能不能正常工作。之所以是有可能不能正常工作，是因为工厂在生产的时候都会把范围放大，比如标的是1000V，一般不超过1200V问题都不大，只是不能长时间这么用，毕竟长时间在零界点工作是吃不消的。

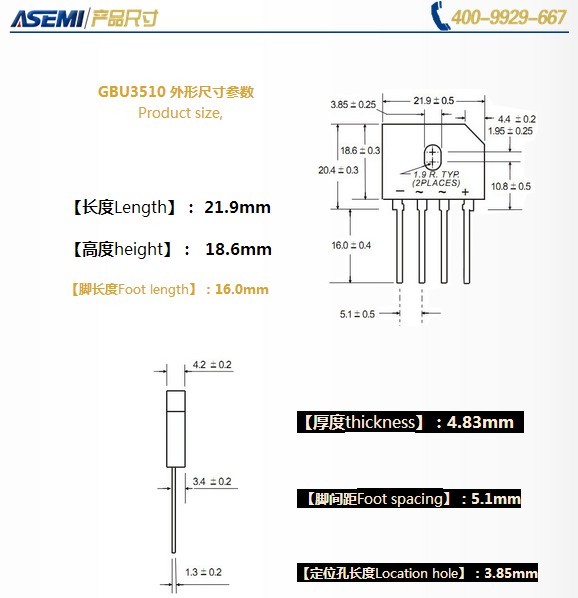

整流桥的外形尺寸参数如下图所示：

强元芯芯片采用台湾波峰GPP芯片,产品封装生产严格按照参数规格书并采用一体化自动流程，台湾健鼎的一体化测试设备，并且整流桥全系列产品通过美国UL安规认证，品质值得信赖。欢迎广大客户朋友前来咨询采购。
