稳压二极管，又名齐纳二极管，其工作原理一种用于稳定电压的单结二极管。此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。

在这临界击穿点上，反向电阻减小到一个很小的数值，在这个低阻区中电流增加而电压则保持恒定，这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。

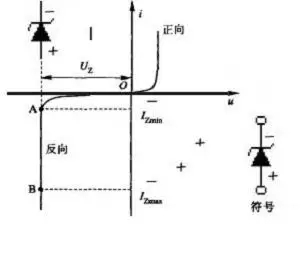

稳压二极管是根据击穿电压来分档的，因为这种特性，稳压管主要被作为稳压器或电压基准元件使用。其伏安特性见图1，稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更多的稳定电压。

D1为稳压二极管，与负载R2并联，R1为限流电阻。

若电网电压升高，即电路的输入电压Vin也随之升高，引起负载电压Vout升高。由于稳压管D1与负载R2并联，Vin只要有一点增长，就会使流过稳压管的电流急剧增加，使得I也增大，限流电阻R1上的电压降增大，从而抵消了Vout的升高，保持负载电压Vout基本不变。

反之，若电网电压减少，引起Vin下降，造成Vout 也下降，则稳压管中的电流急剧减小，使得I减小，R1上的压降也减小，从而抵消了Vin的下降，保持负载电压Vout基本不变。 若Vin不变而负载电流增加，则R1上的压降增加，造成负载电压Vout下降。Vout只要下降一点点，稳压管中的电流就迅速减小，使R1上的压降再减小下来，从而保持R1上的压降基本不变，使负载电压Vout得以稳定。

综上所述可以看出，稳压管起着电流的自动调节作 用，而限流电阻起着电压调整作用。稳压管的动态电阻越小，限流电阻越大，输出电压的稳定性越好。
