​一、稳压二极管原理及特性

一般三极管都是正向导通，反向截止;加在二极管上的反向电压、如果超过二极管的承受能力，二极管就要击穿损毁。

但是有一种二极管，它的正向特性与普通二极管相同，而反向特性却比较特殊：当反向电压加到一定程度时，虽然管子呈现击穿状态，通过较大电流，却不损毁，并且这种现象的重复性很好;

反过来着，只要管子处在击穿状态，尽管流过管子的电流变化很大， 而管子两端的电压却变化极小起到稳压作用。这种特殊的二极管叫稳压管。

稳压管的型号有2CW、2DW 等系列，它的电路符号如图5-17所示。

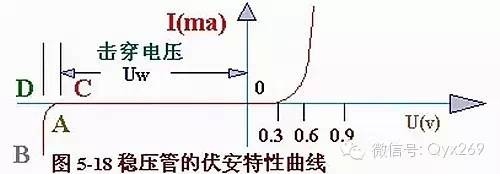

稳压管的稳压特性，可用图5一18所示伏安特性 曲线很清楚地表示出来。

稳压管是利用反向击多区的稳压特性进行工作的。 因此，稳压管在电路中要反向连接。稳压管的反向击穿电压称为稳定电压、不同类型稳压管的稳定电压也不一样。

在实际应用中，如果选择不到稳压值符合需要的稳压管，可以选用稳压值较低的稳压管，然后串联一办或几只硅二极管“枕垫”，把稳定电压提高到所需数值。

这是利用硅二极管的正向压降为0.6～0.7伏的特点来进行稳压的。因此，二极管在电路中要正向连接，这是与稳压管不同的。

稳压管稳压性能的好坏，可以用它的动态电阻r来 表示：

显然，对于同样的电流变化量ΔI，稳压管两端的电压变化量ΔU越小，动态电阻越小，稳压管性能就越好。

稳压管的动态电阻是随工作电流变化的，工作电流越大，动态电阻越小。因此，为使稳压好，工作电流要选得合。

稳压管的稳定性能受温度影响，当温度变化时，它的稳定电压也要发生变化，常用稳定电压的温度系数来表示这种性能。

为提高电路的稳定性能，往往采用适当的温度补偿措施。在稳定性能要求很高时，需使用具有温度补偿的稳压。

二、稳压二极管稳压电路图

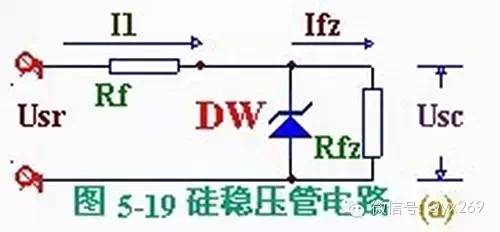

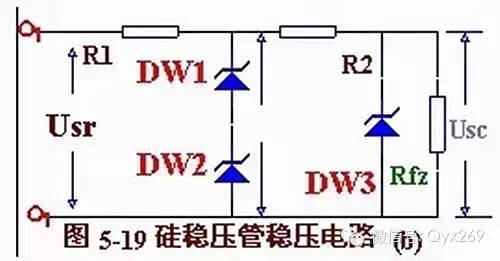

由硅稳压管组成的简单稳压电路如图5- l9(a)所示。硅稳压管DW与负载Rfz，并联，R1为限流电阻。

这个电路是怎样进行稳压的呢?

若电网电压升高，整流电路的输出电压Usr也随之升高，引起负载电压Usc 升高。由于稳压管DW与负载Rfz并联，Usc 只要有根少一点增长，就会使流过稳压管的电流急剧增加，使得I1也增大，限流电阻R1上的电压降增大，从而抵消了Usr的升高，保持负载电压Usc 基本不变。

反之，若电网电压减少，引起Usr下降，造成Usc 也下降，则稳压管中的电流急剧减小，使得I1减小，R1上的压降也减小，从而抵消了Usr的下降，保持负载电压Usc 基本不变。

若Usr 不变而负载电流增加，则R1上的压降增加，造成负载电压Usc 下降。Usc 只要下降一点点，稳压管中的电流就迅速减小，使R1上的压降再减小下来，从而保持R1上的压降基本不变，使负载电压Usc 得以稳定。

综上所述可以看出，稳压管起着电流的自动调节作用，而限流电阻起着电压调整作用。稳压管的动态电阻越小，限流电阻越大，输出电压的稳定性越好。
