本篇着重为各位新老工程师介绍贴片压敏电阻的作用和贴片压敏电阻的工作原理。为什么要着重介绍贴片压敏电阻呢?这也是有原因的。

贴片压敏电阻是贴片封装的压敏电阻器，在研发生产的过压器件压敏电阻从封装的形式划分为插件压敏电阻和贴片压敏电阻。

压敏电阻除了和气体放电管串联用于雷击浪涌的防护，还可用于各类电子/电力设备的静电防护。

贴片式的压敏电阻由于封装尺寸更小，由于适用于时下集成度高的手持式电子产品的静电防护。

从上面的介绍中，工程师也不难看出，贴片压敏电阻其实就是小封装的过压/防静电的电路保护器件。了解了贴片压敏电阻的作用，就在一起来了解贴片压敏电阻的应用吧。

由于贴片压敏电阻的规格与尺寸多种多样，从手持式电子产品到工业设备，在主板上的I/O端口(RS232，USB，PS2，VGA，音频)和笔记本电脑，机顶盒，MP3播放器，DVD播放器都离不开贴片压敏电阻的防护。

贴片压敏电阻的工作原理：

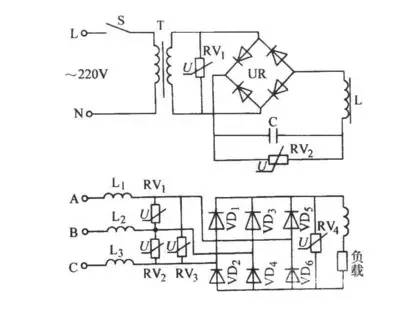

它相当于一个可变电阻，它是并联于电路中的。当电路在正常使用时，压敏电阻的阻抗很高，漏电流很小，可视为开路，对电路几乎没有影响。

但当很高的突波电压到来时，压敏电阻的电阻值瞬间下降(它的电阻值可以从MΩ(兆欧)级变到mΩ(毫欧)级)，使它可以流过很大的电流，同时将过电压箝位在某一个数值。

由于压敏电阻的突波承受能力取决于它的物理尺寸，因而有可能获得不同的浪涌电流值。

压敏电阻的特点是当加在它上面的电压低于它的阀值"UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，它的阻值变小，这样就使得流过它的电流激增而对其他电路的影响变化不大从而减小过电压对后续电路的影响。

利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。
