快恢复二极管FRD是近年来问世的新型半导体器件，具有开关特性好，反向恢复时间短、正向电流大、体积小、安装简便等优点。

超快恢复二极管SRD则是在快恢复二极管基础上发展而成的，其反向恢复时间trr值已接近于肖特基二极管的指标。

它们可广泛用于开关电源、脉宽调制器(PWM)、不间断电源(UPS)、交流电动机变频调速(VVVF)、高频加热等装置中，作高频、大电流的续流二极管或整流管，是极有发展前途的电力、电子半导体器件。

1.性能特点

1) 反向恢复时间

反向恢复时间tr的定义是：电流通过零点由正向转换到规定低值的时间间隔。它是衡量高频续流及整流器件性能的重要技术指标。

反向恢复电流的波形如图1所示。IF为正向电流，IRM为反向恢复电流。Irr为反向恢复电流，通常规定Irr=0.1IRM。当t≤t0时，正向电流I=IF。当t>t0时，由于整流器件上的正向电压突然变成反向电压，因此正向电流迅速减少，在t=t1时刻，I=0。

2)快恢复、超快恢复二极管的结构特点

快恢复二极管的内部结构与普通二极管不同，它是在P型、N型硅材料中间增加了基区I，构成P-I-N硅片。由于基区很薄，反向恢复电荷很小，不仅大大减小了trr值，还减少了瞬态正向压降，使管子能承受很高的反向工作电压。

快恢复二极管的反向恢复时间一般为几百纳秒，正向压降约为0.6V，正向电流是几安培到几千安培，反向峰值电压可达几百到几千伏。

超快恢复二极管的反向恢复电荷进一步减小，使其trr可达到几十纳秒。

20A 以下的快恢复及超快恢复二极管大多采用TO-220封装形式。从内部结构看，可分成单管、对管(亦称双管)两种。对管内部包含两只快恢复二极管，根据两只二极管接法的不同，又有共阴对管、共阳对管之分。

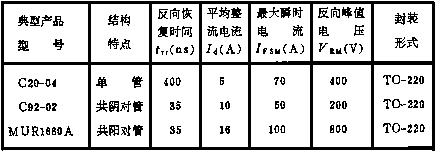

图2(a)是C 20-04型快恢复二极管(单管)的外形及内部结构。(b)图和(c)图分别是C92-02型(共阴对管)、MUR1680A型(共阳对管)超快恢复二极管的外形与构造。它们均采用TO-220塑料封装，主要技术指标见表1。
