​一、开关电源的组成

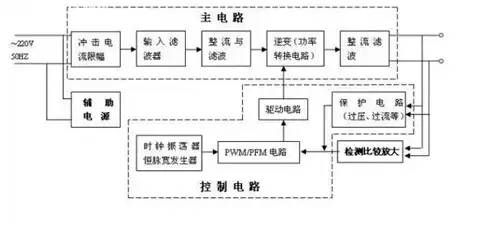

开关电源大至由主电路、控制电路、检测电路、辅助电源四大部份组成，见下图。

1. 主电路

冲击电流限幅：限制接通电源瞬间输入侧的冲击电流。

输入滤波器：其作用是过滤电网存在的杂波及阻碍本机产生的杂波反馈回电网。

整流与滤波：将电网交流电源直接整流为较平滑的直流电。

逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分。

输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。

2. 控制电路

一方面从输出端取样，与设定值进行比较，然后去控制逆变器，改变其脉宽或脉频，使输出稳定;另一方面，根据测试电路提供的数据，经保护电路鉴别，提供控制电路对电源进行各种保护措施。

3. 检测电路

提供保护电路中正在运行中各种参数和各种仪表数据。

4. 辅助电源

实现电源的软件(远程)启动，为保护电路和控制电路(PWM等芯片)工作供电。

二、开关电源的维修技巧和常见故障

1.维修技巧

开关电源的维修可分为两步进行：

(1)断电情况下，“看、闻、问、量”

看：打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应检查此处元件及相关电路元件。

闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件。

问：问一下电源损坏的经过，是否对电源进行违规操作。

量：没通电前，先用万用表量一下高压电容两端的电压。如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，此电压有300多伏，需小心。

(2)加电检测

通电后观察电源是否有烧保险及个别元件冒烟等现象，若有要及时切断供电进行检修。

测量高压滤波电容两端有无300伏输出，若无应查整流二极管、滤波电容等。

测量高频变压器次级线圈有无输出，若无应查开关管是否损坏，若有则应检查各输出侧的整流二极管、滤波电容、三通稳压管等。

如果电源启动一下就停止，则该电源处于保护状态下，可直接测量PWM芯片保护输入脚的电压，如果电压超出规定值，则说明电源处于保护状态下，应检查产生保护的原因。

2.常见故障

(1)保险丝熔断

一般情况下，保险丝熔断说明电源的内部线路有问题。由于电源工作在高电压、大电流的状态下，电网电压的波动、浪涌都会引起电源内电流瞬间增大而使保险丝熔断。应检查电源输入端的整流二极管，高压滤波电解电容，逆变功率开关管等，检查一下这此元器件有无击穿、开路、损坏等。

如果确实是保险丝熔断，应该首先查看电路板上的各个元件，看这些元件的外表有没有被烧糊，有没有电解液溢出。如果没有发现上述情况，则用万用表测量开关管有无击穿短路。

(2)无直流电压输出或电压输出不稳定

如果保险丝是完好的，在有负载情况下，各级直流电压无输出。这种情况主要是以下原因造成的：电源中出现开路、短路现象，过压、过流保护电路出现故障，电源负载过重，高频整流滤波电路中整流二极管被击穿，滤波电容漏电等。

在用万用表测量次级元件，排除了高频整流二极管击穿、负载短路的情况后，如果这时输出为零，则可以肯定是电源的控制电路出了故障。若有部分电压输出说明前级电路工作正常，故障出在高频整流滤波电路中。用万用表静态测量对应元件即可检查出其损坏的元件。

(3)电源负载能力差

电源负载能力差是一个常见的故障，一般都是出现在老式或工作时间长的电源中，主要原因是各元器件老化，开关管的工作不稳定，没有及时进行散热等。应检查稳压二极管是否发热漏电，整流二极管损坏、高压滤波电容损坏等。

目前，开关电源以小型、轻量的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。
