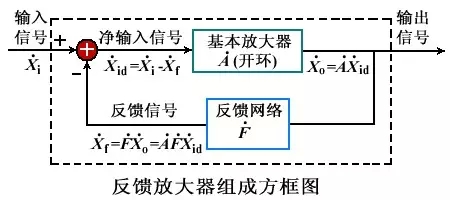

一、反馈概念的建立

＊开环放大倍数－－－Ａ

＊闭环放大倍数－－－Ａｆ

＊反馈深度－－－１＋ＡＦ

＊环路增益－－－ＡＦ：

1．当ＡＦ＞０时，Ａｆ下降，这种反馈称为负反馈。

2．当ＡＦ＝０时，表明反馈为零。

3．当ＡＦ＜０时，Ａｆ升高，这种反馈称为正反馈。

4．当ＡＦ＝－１时 ，Ａｆ→∞ 。放大器处于 “ 自激振荡”状态。

二、反馈的形式和判断

1. 反馈的范围----本级或级间。

2. 反馈的性质----交流、直流或交直流。

直流通路中存在反馈则为直流反馈，交流通路中存在反馈则为交流反馈，交、直流通路中都存在反馈则为交、直流反馈。

3. 反馈的取样----电压反馈：反馈量取样于输出电压；具有稳定输出电压的作用。 （输出短路时反馈消失）

电流反馈：反馈量取样于输出电流。具有稳定输出电流的作用。（输出短路时反馈不消失）

4. 反馈的方式-----并联反馈：反馈量与原输入量在输入电路中以电流形式相叠加。Rs越大反馈越好。(反馈信号反馈到输入端）

串联反馈：反馈量与原输入量在输入电路中以电压的形式相叠加。 Rs越小反馈越好。(反馈信号反馈到非输入端）

5. 反馈极性-----瞬时极性法：

（1）假定某输入信号在某瞬时的极性为正（用+表示），并设信号的频率在中频段。

（2）根据该极性，逐级推断出放大电路中各相关点的瞬时极性（升高用 + 表示，降低用 － 表示）。

（3）确定反馈信号的极性。

（4）根据Xi 与X f 的极性，确定净输入信号的大小。Xid 减小为负反馈；Xid 增大为正反馈。

三、反馈形式的描述方法

某反馈元件引入级间（本级）直流负反馈和交流电压（电流）串联（并联）负反馈。

四、负反馈对放大电路性能的影响

1. 提高放大倍数的稳定性

2.

3. 扩展频带

4. 减小非线性失真及抑制干扰和噪声

5. 改变放大电路的输入、输出电阻

*串联负反馈使输入电阻增加1+AF倍

*并联负反馈使输入电阻减小1+AF倍

*电压负反馈使输出电阻减小1+AF倍

*电流负反馈使输出电阻增加1+AF倍

五、自激振荡产生的原因和条件

1. 产生自激振荡的原因

附加相移将负反馈转化为正反馈。

2. 产生自激振荡的条件

若表示为幅值和相位的条件则为：
