​对于电路来说，浪涌电流是很影响整体运行效率的一个问题。设计者们想方设法的对浪涌电流进行规避，因此各种各样的测试方法应运而生。在本文中，小编将为大家介绍一种二极管正向浪涌电流的测试基本电路。

正弦半波脉冲电流的产生

二极管的规格繁多，常见的额定通态电流从数百毫安到数百安培甚至更高，IFSM测试需要的峰值脉冲电流要求达到数十倍的额定通态电流值。标准的测试方法是采用大容量工频变压器，截取市电交流波形来产生时间常数为10ms、导通角为0°～180°的正弦半波脉冲，如图1。

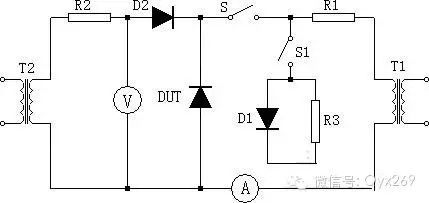

图1正向浪涌电流测试电路

用这种方法产生几百上千安培的正弦脉冲电流，所用到的变压器体积重量都很可观，安装与使用很不便。一些国外公司的产品对浪涌冲击电流波形有特殊要求，比如要求在正向整流电流的基础上再加一个时间常数为10ms或8.3ms、导通角为0°～180°的正弦半波脉冲电流，或者要求施加连续两个时间常数为10ms或8.3ms、导通角为0°～180°的正弦半波脉冲电流等。显然再采用市电截取的方法，已经很难满足不同器件的测试要求了。

设计思路

大功率场效应管晶体管是一类标准的电压控制电流器件，在VDMOS管的线性工作区内，漏极电流受栅极电压控制：IDS=GFS*VGS。给栅极施加所需要的电压波形，在漏极就会输出相应的电流波形。因此，选用大功率VDMOS管适合用于实现所需的浪涌电流波形，电路形式如图2所示。

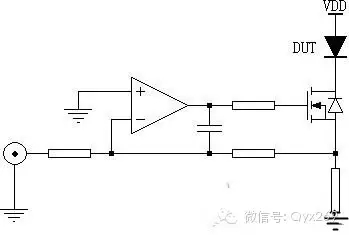

图2 VDMOS电流驱动电路

运放组成基本的反向运算电路，驱动VDMOS管的栅极，漏源电流通过VDMOS管源极取样电阻，加到运放反向输入端，与输入波形相加形成反馈，运放输出电压控制VDMOS管的栅极电压VGS，进而控制漏极输出电流IDS。这个IDS就是施加给待测二极管(DUT)的正向浪涌电流。

单只VDMOS管的功率和电流放大能力是有限的，无法达到上千安培的输出电流能力，采用多只并联的方式可以解决这个问题，以达到所需要的峰值电流。常见的连接方法如图3所示。

图3 VDMOS并联方式
