1. 瞬态抑制二极管简称TVS (Transient Voltage Suppressor )，TVS的电气特性由P-N结面积，参杂浓度及晶片阻质决定的。其耐突波电流的能力与其P-N结面积成正比。

特点：反映速度快(为pS级)，体积小，箝位电压低，可靠性高。常用的TVS管的击穿电压有从5V到550V的系列值。且可靠性高，在TVS管规范之工作范围内，性能可靠，不易劣化。

原理: TVS用于瞬间突波之抑制，与受保护器件并联。

在正常工作状态下，TVS对受保护线路呈高阻抗状态，当瞬间电压超过其击穿电压时，TVS就提供一个低阻抗的路径予瞬间电流。

使得流向被保护元器件的瞬间电流转而分流到TVS二极管，而受保护元器件两端的电压被限制在TVS两端的箝制电压(Clamping Voltage)。

当这个过压条件消失后，TVS二极管又将恢复到高阻抗状态。

2. 叫法规则

TVS管的型号由三部分组成：系列名+电压值+单/双向符号

系列名代表不同的峰值脉冲功率和封装形式

① SMAJ、SMBJ、SMCJ、SMDJ表示贴片封装：分别代表的峰值脉冲功率为400W、600W、1500W和3000W;

② 其它系列名表示同轴引线封装：P4KE为400W、P6KE为600W、1.5KE为1500W，SA为500W、3KP为3000W，其余类推(型号名KP或KPA前面的数字表示kW数)。

系列名后的数字代表击穿电压标称值或反向断态电压值

① P4KE、P6KE、1.5KE系列中代表击穿电压标称值(VBR);

② 其它系列中代表反向断态电压值(VRWM)。

A表示单向，CA表示双向。

注意：SAC(500W)、LCE (1500W)系列是低电容的TVS管，只有单向，没有双向。

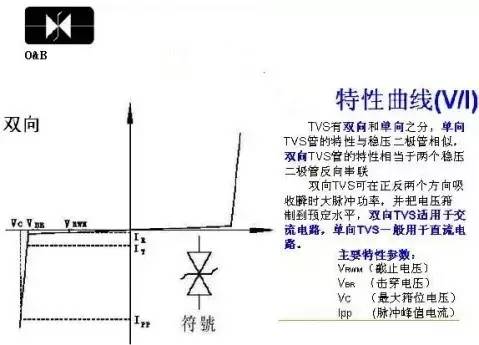

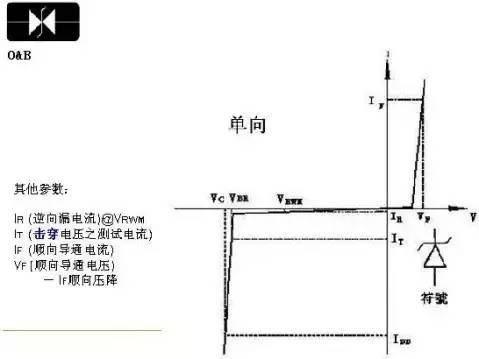

3. TVS的主要参数

反向漏电流ID和额定反向关断电压VRWM 。VRWM是TVS连续工作的直流或脉冲电压，当这个反向电压加于TVS的两极间时它处于反向关断状态，流过它的电流应小于或等于其反向漏电流ID。

击穿电压VBR和击穿电流IR。VBR是TVS击穿电压。在25℃时，低于这个电压TVS是不会发生雪崩的。

当TVS流过规定的1mA电流(IR)时，加于TVS两极的电压为其击穿电压VBR。按TVS的VBR与标准值的离散程度，可把VBR分为5%和10%两种。对于5%的VBR来说，VRWM=0.85VBR;对于10%的VBR来说，VRWM=0.81VBR。

电容量C。电容量C是由TVS雪崩结截面决定的，是在特定的1MHz频率下测得的。C的大小与TVS的电流承受能力成正比，C太大将使信号衰减。因此，C是数据接口电路选用TVS的重要参数。

峰值脉冲功耗PM。PM是TVS能承受的峰值脉冲功率耗散值。在给定的箝位电压下，功耗PM越大，其浪涌电流的承受能力越大;在给定的功耗PM下，箝位电压VC越低，其浪涌电流的承受能力越大。

另外，峰值脉冲功耗还与脉冲波形、持续时间和环境温度有关。而且，TVS所能承受的瞬态脉冲是不重复的，器件规定的脉冲重复频率(持续时间与间歇时间之比)为0.01%。如果电路内出现重复性脉冲，应考虑脉冲功率的累积，有可能损坏TVS。

4. TVS的选型

对于数据接口电路的保护，还得注意选取具有合适电容C的TVS器件。当信号频率或传输速率较高时,应选用低电容系列的管子：信号频率(传输速率)≥10MHz(Mb/s)，Cj≤60pF; 信号频率(传输速率)≥100 MHz(Mb/s)，Cj≤20pF。

根据用途选用TVS的极性及封装结构。交流电路选用双极性TVS较为合理;多线保护选用TVS阵列更为有利。

温度考虑。瞬态电压抑制器可以在-55~+150℃之间工作。如果需要TVS在一个变化的温度工作，由于其反向漏电流ID是随增加而增大;功耗随TVS结温增加而下降，从+25℃到+175℃，大约线性下降50%雨击穿电压VBR随温度的增加按指定的系数增加。
